文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2022-02-11 瀏覽數(shù)量：
UL94v-0指材料的耐抗燃燒的能力,也是UL94阻燃測試標(biāo)準(zhǔn)中的最高阻燃等級。其測試要求比UL94V1、V2、V3都要高。小編就為大家詳細介紹UL94v-0阻燃測試標(biāo)準(zhǔn)的具體內(nèi)容。
樣品要求：
1、片狀：切割、熔鑄、擠塑等方式均可，邊沿光滑、表面干凈、密度均勻
2、尺寸：長×寬：125±5mm × 13.0±0.5mm，需要提供測試的最小厚度樣品和最大厚度樣品；樣品最大厚度不超過 13mm，如果最小厚度樣品和最大厚度樣品測試得出的結(jié)果不一致，則還需提供中間尺寸的樣品，中間尺寸厚度跨度不超過 3.2mm；角半徑不大于 1.3mm
3、系列：若顏色、密度等有多種型號，則要提供相應(yīng)的有代表性的樣品
4、數(shù)量：樣品最少 2 套、每套 5 件樣品
樣品預(yù)處理：
1、在環(huán)境溫度為23±2℃，濕度50±5%RH的環(huán)境下，放置48 h.
2、空氣交換爐，70±1C，168 Hours 后置入干燥器中，室溫下冷卻至少 4 小時。

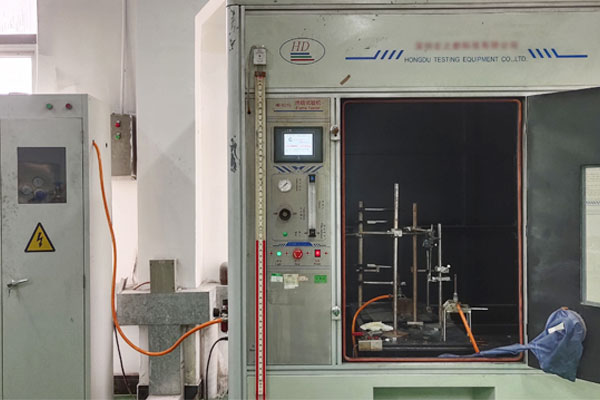

測試方法：

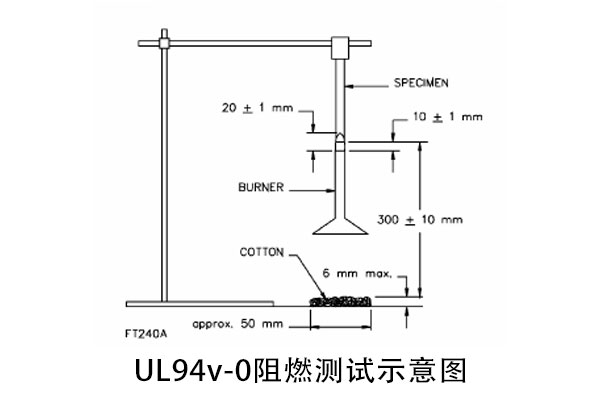

1、夾持：從上端夾入 6mm，長度方向朝下，樣品下端離預(yù)置棉花層上表面保持 300±10mm 距離，100% 純度的棉花，重量 0.08g，尺寸 50mm×50mm，最大厚度不超過 6mm
2、燃具：甲烷流量 105ml/min，背壓力 10mm 水柱
3、火焰：焰高 20±1mm

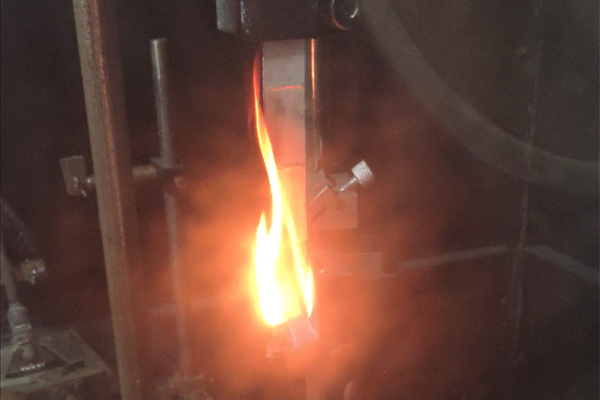

4、燃燒：火焰中心置于樣品下邊沿中點處，燃具頂部到樣品下端距離為 10±1mm，維持 10±0.5 秒，如果燃燒過程中樣品出現(xiàn)形狀和位置的變化，燃具要隨之調(diào)整，若測試過程中有熔融物滴落，可將燃具傾斜至 45o，燃燒 10±0.5 秒后以 300mm/min 的速度移開燃具至少 150mm，同時開始記錄余焰時間 t1， 余焰停止時立刻再次燃燒 10±0.5 秒，移開后記錄余焰時間 t2 和余燃時間t3。
說明：余焰和余燃的判別可以用小片棉花接觸，能點燃則為余焰,如果點燃后火焰熄滅，則忽略該樣品，用另外的樣品進行測試。若是因為樣品發(fā)出的氣體將火焰熄滅，則應(yīng)立即點燃燃具繼續(xù)燃燒，直到燃燒時間達到 10±0.5 秒時停止并移開燃具。
試驗記錄：
第一次余焰時間 t1
第二次余焰時間 t2
第二次余燃時間 t3
測試評定：
1、單個樣品的 t1 /t2 余焰時間≤10S，所有樣品的t1 +t2余焰時間≤50S，單個樣品的 t2 +t3余焰時間≤30S。
2、樣品不能完全燃盡。
3、試驗過程中滴落的微粒是否點燃棉花
以上就是UL94v-0阻燃測試標(biāo)準(zhǔn)的全部內(nèi)容，如果你有產(chǎn)品需要做UL94v-0阻燃測試、UL94阻燃性測試、UL認(rèn)證、TUV認(rèn)證的相關(guān)測試項目，歡迎你來廣東優(yōu)科檢測。
獲取報價
如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復(fù)！
0769-82327388
微信訂閱號
微信咨詢
