文章來源 : 廣東優科檢測 發表時間：2022-07-20 瀏覽數量：

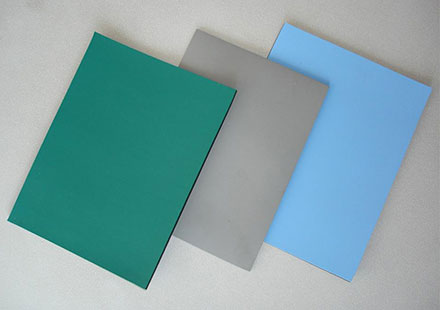

防靜電臺墊因其防靜電性能被廣泛應用于電子半導體器件、電子計算機、電子通訊設備和集成電路等微電子工業的生產車間和高級試驗室。優科檢測認證是具備CNAS及CMA資質認可的第三方防靜電臺墊測試機構，接下來為大家介紹防靜電臺墊的測試標準及測試方法。
防靜電臺墊主要依據以下標準進行測試：
SJ/T 10694《電子產品生產與應用系統防靜電檢測通用規范》
ANSI/ESD S20.20 《靜電放電控制程序》
IEC 61340-5-1 《靜電學 - 第 5-1 部分：靜電現象中電子設備的防護 - 一般要求》
1. 測試環境
溫度：25+/-5 0C；濕度：45+/-5%。
2. 測試工具
兆歐表1套，靜電壓測試儀1臺，棉布一塊。
3. 測試指標
測試共3個指標：表面電阻[1×10^5～1×10^9(正面)1×10^3～1×10^5（反面）]，接地電阻（0.75×106Ω～1×109Ω），摩擦帶電（＜150V)及消散時間（ ＜1s)。
4. 測試方法
1) 表面電阻測試
使用重錘前，先檢查一下重錘下面的皮是否干凈，如不干凈，用清水清洗（注意：不能使用酒精清洗）。把臺墊平放在辦公桌上，綠色面朝上，黑色面朝下，把重錘放在臺墊上，兩重錘相距約1.0m ，按下兆歐表測試按鈕，觀察讀數是否在1×10^5～1×10^9 ，否則判定為NG。把臺墊翻過來，黑色面朝上，綠色面朝下，按照上面方法，讀取示數是否在1×10^3～1×10^5范圍內，否則判定為NG。
2) 接地電阻測試
把連接在兆歐表左邊插孔的重錘從香蕉頭中拔出，然后把剩余一個重錘放在臺墊綠色一面上，把另一空余的香蕉頭插在接地插孔中，讀取兆歐表讀數是否在0.75×10^6Ω～1×10^9Ω內，如不是則判定為NG。
3) 摩擦帶電測試
把臺墊放在桌面，使用棉布在隨機選取位置在綠色面和黑色面上摩擦（建議方向向下，每秒2次，共摩擦20次），把靜電壓表探頭迅速移至摩擦處，讀取靜電壓表讀數是否在規定范圍內：＜150V，不在范圍內則判定為NG。摩擦帶電后把臺墊接地，電壓從最高值到10V是否小于1s。
