電氣特性是連接器實現連接功能的主要特性。確定連接器的電氣特性，以保證連接器滿足連接功能。連接器的電氣特性及UL認證測試方法有：

1. 接觸阻抗（Contact Resistance）
目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。
UL認證測試方法：EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1。
測試要點：
　a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。
　b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。
　c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。
規范要求： 一般要求50m?（initial）；100m?（final，即在壽命測試或環境測試后）。　

定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。阻力越小，能量的損失和衰減就越少。

就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對于彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和致密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。

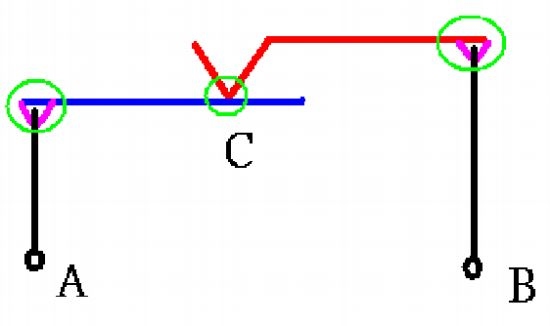

從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客戶使用角度來說，連接器提供A點到B點的導通（連接），所以客戶要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式） 如圖一示。

2. 耐電壓(Withstanding Voltage)
目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關衝擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。
UL認證測試方法：EIA-364-20 or MIL-STD-1344A,3001.1。
測試要點：
　a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。
　b. 測試電壓可用AC (60Hz; sine wave ; 有效值＝0.707*峰值)　or DC。
　c. 負載速度：500V/second；持續時間：60second。
　d. 在要求測試電壓下出現擊穿（火花）或漏電流大于5mA為不良。
規范要求：手機連接器一般為100VAC Min./minute。

定義耐電壓此參數是確保連接器在過載電壓下的安全性。避免意外過載下產生短路，導致火災等意外事故。

測試結果和許多因素有關，包括測試環境，如氣壓、濕度；測試時的作用壓力、作用頻率和持續時間、電極形式；測試電壓的頻率＆波形；產品幾何結構（和應力作用）；兩導體（或兩回路）間介質條件和間距等等。

耐電壓值一般設定為工作額定電壓的3倍或為擊穿電壓的3/4， 針對手機連接器而言，100VAC Min./minute已能滿足要求。

3. 絕緣阻抗（Insulation Resistance）
目的：確認連接器中兩導體（或兩回路）間維持足夠高的阻抗以防止產生足以影響信號(特別是高頻傳輸)和能量傳輸?shù)娜蹼娏鳌?/span>
UL認證測試方法：EIA-364-21 or MIL-STD-1344A,3003.1。
測試要點：
　a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（兩回路）。
　b. 測試電壓等級有DC 100V,500V,1000V,1500 V；依產品功能需求確定 。
　c. 持續時間：2minutes（如果時間對結果有影響，則需確定測試持續時間） 。
　d. 必要時需對測試樣品進行清洗，烘烤后再做測試。
　e. 測試過程不得有火花或絕緣體被擊穿現象。
規范要求：手機連接器一般為100M? Min.。

定義絕緣阻抗此參數是為了減少弱電流對信號╱能量傳輸?shù)挠绊憽?/span>

絕緣阻抗在高阻抗回路影響特別大，藉以絕緣阻抗值可確定熱電效應、電磁感應等產生的弱電流。測試電壓一般為產品的工作額定電壓。測試環境如壓力、溫度、濕度會對結果有影響。

4. 溫升測試（Temperature rise）
目的：確認連接器中導體（回路）的電流負載能力，確保連接器在長期負載下的安全性。
UL認證測試方法：EIA-364-70。
測試要點：
　a. 整個回路在負載電流下達到熱平衡方可開始測量溫度變化。
　b. 測試電流/電壓為額定工作電流，工作電壓。
　c. 加載電流電壓持續時間依照回路達到熱平衡所需時間。
規范要求：在25攝氏度室溫，1個大氣壓的環境下，通過1.5A@250VAC Min.的電流，系統導體（回路）任何一點的溫升不超過30攝氏度。

溫升要求的目的是避免溫升帶來的不良效應（如熱電效應，加速彈性件蠕變等），維持連接器在持續負載下的功能和壽命，同時避免產品溫度升高對消費者的影響。例如：手機使用時間過長導致手機表面溫度升高，使消費者感到不適。

5. 電容（Contact Capacitance）
目的：確定連接器導體間的電容值，避免電流或信號穿透而產生干擾。
UL認證測試方法：EIA-364-30。
測試要點：
　a. 測試頻率一般為1k Hz或1M Hz。
　b. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。

規范要求：電容值一般為2pF Max.。

廣東優科檢測已獲得UL 1977、UL2238連接器免目擊實驗室授權，可提供UL2238、UL 1977連接器UL認證檢測和技術咨詢服務。
