文章來源 : 廣東優科檢測 發表時間：2023-02-15 瀏覽數量：
在GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準中，PTC熱敏電阻器是否需要模擬短路故障試驗?

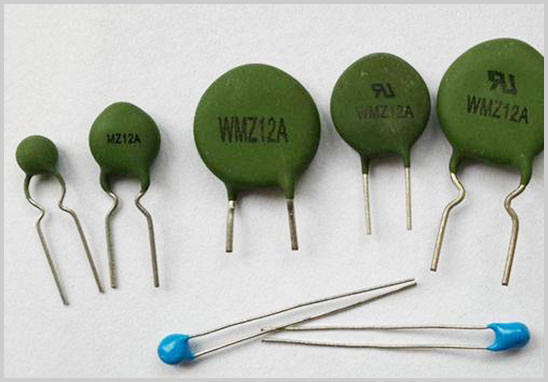

圖1 正溫度系數電阻器
PTC電熱元件不需要模擬短路故障試驗（GB 4706.1-2005標準19.11.2條款），而一般的階躍型正溫度系數PTC-S（也稱自恢復保險絲PTC）要模擬短路故障試驗。

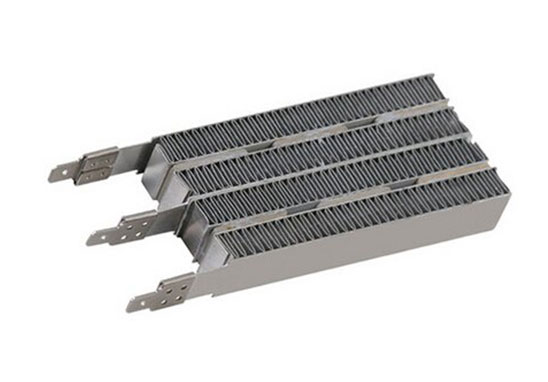

圖2 PTC電熱元件

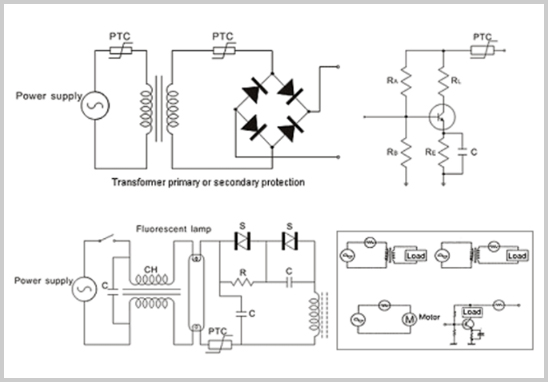

例如圖3電路圖所示的PTC正溫度系數電阻器起保護作用。值得指出GB 4706.1-2005標準19.11.3條款“雙重失效”試驗要求在PTC-S失效的情況下重復先前做過的非正常試驗。
圖3 自恢復保險絲PTC
依據GB/T 7153（idt IEC 60738-1）并經過嚴格的電子元件鑒定批準和質量評定體系IECQ認證的階躍型正溫度系數PTC-S不需要模擬短路故障試驗。一般在市場上有認證的PTC-S是按第五種模式“型式試驗 + 工廠檢查 + 獲證后監督”認證，很少有制造商申請IECQ認證的，因為獲證后監督的頻次較高，并且監督中要抽樣給回認證機構100%項目檢測，費用較高。
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準
19.11.2……
正溫度系數電阻器如果在制造商規定范圍內使用，則不短路。但是，PTC-S熱敏電阻要被短路，符合GB/T 7153（idt IEC 60738-1）的除外。
GB/T 7153-2002/IEC 60738-1:1998《直熱式階躍型正溫度系數熱敏電阻器 第1部分：總規范》標準
1.1 范圍
本標準規定了絕緣和非絕緣的階躍型正溫度系數熱敏電阻器的術語和試驗方法，這類電阻器一般由鐵電半導體材料制成。
本標準規定了用于電子元件鑒定批準和質量評定體系詳細規范的標準術語、檢驗程序和試驗方法。
2.2.3熱敏電阻器
電阻值隨其電阻體溫度呈現顯著變化的熱敏感半導體電阻器。
2.2.4正溫度系數PTC熱敏電阻器
在熱敏電阻器特性的有效部分，其電阻值隨溫度的增加而增加的熱敏電阻器。
2.2.5階躍型正溫度系數PTC-S， 以下本文簡稱為PTC熱敏電阻器
當溫度增加到某一特定值時，電阻值呈現階躍式增加的熱敏電阻器。
PTC熱敏電阻器具有二次效應， 這是必須注意的。
