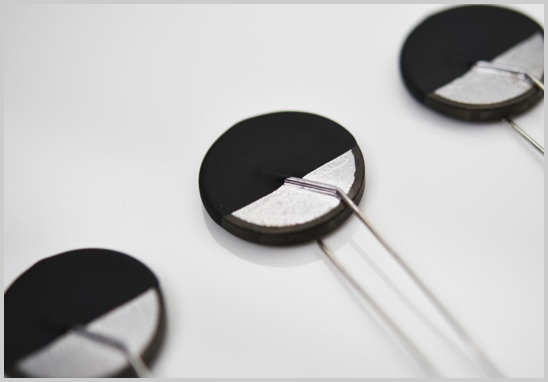

優科檢測是專業第三方NTC浪涌電流限制器認證檢測機構，實驗室具備UL1434免目擊測試資質和測試能力，可提供NTC浪涌電流限制器UL1434認證測試服務，接下來為大家介紹NTC浪涌電流限制器UL1434認證測試項目及測試方法。

NTC浪涌電流限制器UL1434認證測試項目及測試方法

1、 Resistance at 25℃ 25 度時的電阻

測試方法：

- 將樣品放置于室溫 25 °C ± 5 °C 下 4 小時，用高精度電阻表測量收到的每個樣品的電阻值，即 R25 值。這個值實驗室用來做測試參考用。

2、Surface Temperature Test 表面溫度測試

測試方法：

- 所有需要做校驗測試的樣品都要做表面溫度測試，用負載概要中描述的電路來得到測試所需的參數： Vmax， Imax； C(Uf)。

- 將熱電耦貼到 NTC 的本體上，記錄溫度穩定狀態的溫度值。

- 溫度狀態的判定條件：以 5 分鐘或者已測試的時間的10%，兩者的更大者為時間間隔，讀取 3 組連續的數據，當溫度變化不超過 1 度時，則認為溫度達到穩定。

- 由于 NTC 封裝使得 NTC 的表面不可觸及，表面溫度的測量可用如下替代方式進行：讓 NTC 工作于 Vmax， Imax狀態，測量 NTC 兩端的電壓降 Vdrop，用 R=Vdrop/ISS公式算出 R 值，在 R/T 曲線上找出 R 值對應的溫度，即為 NTC 的表面溫度。

3、R/T Test R/T測試

測試方法：

- 每個樣品都須放到完全通風的循環烘箱（換氣老化箱）中，烘箱的溫度誤差要在±2℃內

- 測試從 20℃開始，到 TR（TR：最高溫度點，當溫度繼續增加時， NTC 的電阻值不減?。ǔ榭腿酥付ǖ谋砻鏈囟?5℃。

- 測量不同溫度時， NTC 的電阻值，將這些溫度值及溫度對應的電阻值描繪出 R/T 曲線。

- 測量不同溫度對應的 NTC 的電阻值時，起始的溫度間隔可以大些，如 5℃，當溫度增加到接近 Imax 狀態下測得的表面溫度值時，溫度間隔要盡量小些，比如 3℃或者 2℃。

4、Overload and Endurance Test 過載和耐久性測試

測試方法：

Overload Test 過載測試：

- 將 3 個 NTC 樣品分別接入負載概要中描述的電路中，讓每個樣品都通以 Vmax 和 120% Imax 電流值，每個樣品進行 50 次循環測試，每個循環要包含 NTC 從高阻狀態到低阻狀態的變化，每個循環開始時，須讓樣品的溫度穩定在 25℃。

Endurance Test 耐久性測試：

- 將上述 3 個完成過載測試后的樣品分別接入負載概要中描述的電路中，讓每個樣品都工作于 Vmax 和 Imax 電流值，進行 6000 次循環測試。

- 每次循環要包含 NTC 從高阻狀態到低阻狀態的變化。

5、Aging Test 老化測試

測試方法：

- 將 3 個 NTC 樣品分別放到完全通風的循環烘箱（換氣老化箱）中，箱體設定溫度為第 2 項中測得的表面溫度加上 30 度，但不小于 70 度，并持續 1000 小時。

6、Heat-Cold-Humidity Cycling Test 熱-冷-潮態循環測試

測試方法：

 3 個樣品分別承受 3 個循環的熱-冷-潮態循環測試

- 每個熱-冷-潮態循環條件為（室內使用的產品）： 24 小時烤箱老化測試，烤箱的溫度為表面溫度測試時測得的最大表面溫度； 168 小時 90-95%， 40℃的潮態測試， 8 小時 0℃或者客人指定的更低的溫度的低溫測試。

- 樣品從一個箱體移到另一個箱體的速度要盡可能的快，樣品在室溫條件下持續的時間不能超過 1min。

7、Cold Operational Cycling Test 冷操作循環測試

測試方法：

- 測試 3 個樣品，3 個樣品分別放入 0℃或者客人指定的更低的溫度的低溫箱中，箱體的溫度誤差要在±2℃內。

- 每個樣品分別接入負載概要中描述的電路中，讓每個樣品都通以 Vmax 和 Imax 電流，進行 1000 次循環測試。

- 每次循環要包含 NTC 從高阻狀態到低阻狀態的變化，每次循環開始， NTC 的溫度要冷卻到起始溫度。

8、Calibration Test after Conditioning 后校準測試

測試方法：

- 過載和耐久性測試、老化測試、熱-冷-潮態循環測試、冷操作循環測試后，每個樣品要進行測試項 2 和 3 的測試。

9、Calculation of percent drift in temperature for a given resistance 漂移百分百計算

測試方法：

通過給定電阻,一般為 R25,TS最大值和 （R25+TS） / 2 三個溫度值對應的電阻，分別在后校正的 R/T 曲線上找出 R 所對應的溫度，計算出溫度漂移百分比，看是否滿足 UL1434 Table 22.1 中的要求。
