在現代汽車設計中，被動元件如電阻、電感和電容器在物料清單(BOM)中所占的數量通常是芯片的五倍或更多。這些元件雖然不直接進行信息處理，但其可靠性和性能對汽車電子系統至關重要。為了確保這些元件在汽車中的表現，全球汽車電子領域的權威組織——汽車電子協會（Automotive Electronics Council，簡稱AEC）制定了針對被動元件的車規認證測試標準AEC-Q200。2023年3月20日，該標準進行了重要的修訂，增加了新的組件類型和更加明確的測試條件。

什么是AEC-Q200？

AEC-Q200是一項專門針對汽車應用中的被動元件的產品標準，旨在規范這些元件所需達到的質量和可靠性。被動元件包括電阻器、電容器、石英振蕩器和電感等，它們在汽車電子系統中發揮著關鍵作用，必須確保其性能穩定可靠，不干擾有源設備的正常運行。

AEC-Q200標準適用對象及檢測依據

- 電容：鉭電容和陶瓷電容(Table 2)、鋁電解電容(Table 3) 、薄膜電容(Table 4)、可調電容(Table 9)、超級電容(Table 16)；

- 磁性組件：電感，變壓器(Table 5)；

- 電容網絡：R-C/C/R (Table 6)；

- 電阻：電阻(Table 7)、可調電阻(Table 9) 、熱敏電阻(Table 8)、壓敏電阻(Table 10) ；

- 晶振：石英晶振(Table 11) ，陶瓷晶振(Table 12) ；

- EMI濾波器(Table 13)；

- 聚合物自恢復保險絲(Table 14) ；

- 保險絲(Table 15)。

AEC-Q200的測試流程

AEC-Q200標準將被動元件的應用環境劃分為五個等級，分別對應不同的溫度范圍和適用類型：

- 0級：溫度范圍為-50℃至+150℃，適用于扁平片狀陶瓷電阻和X8R陶瓷電容等。主要用于所有汽車電器。

- 1級：溫度范圍為-40℃至+125℃，適用于電容器、電阻器、電感器、變壓器、熱敏電阻、共振器等。多用于汽車引擎蓋下的惡劣環境。

- 2級：溫度范圍為-40℃至+105℃，主要適用于鋁電解電容器。多用于汽車座艙內的高溫部分。

- 3級：溫度范圍為-40℃至+85℃，適用于薄膜電容器、鐵氧體、網絡電阻/電阻-電容及微調電容器。多用于汽車座艙內的普通環境。

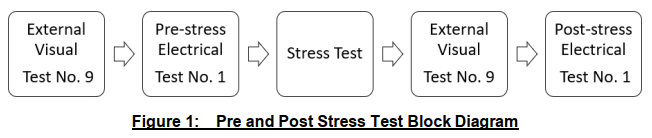

AEC-Q200測試流程

AEC-Q200的測試項目

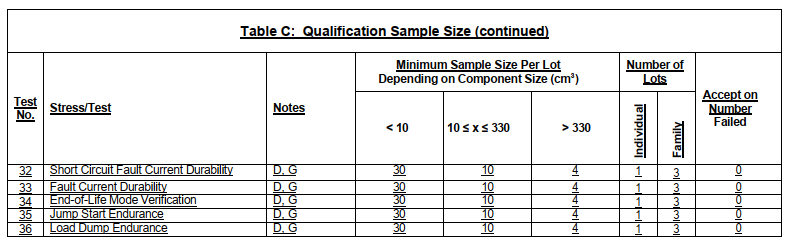

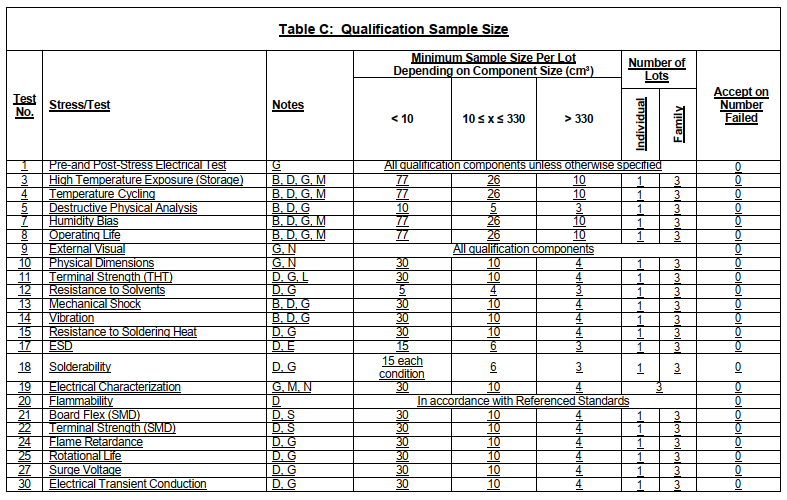

最新版本的AEC-Q200標準包含28項測試，涵蓋溫度和濕度應力、振動與沖擊、機械損傷、耐腐蝕性、電磁輻射、耐燃性、可焊性和電參數等方面。測試樣品數量根據產品尺寸重新定義，分為小于10cm3、10cm3至330cm3和大于330cm3三種規格，尺寸越大所需的測試樣品數量越少。例如，溫度循環測試中，規格小于10cm3的產品需要77個樣品，而規格大于330cm3的產品僅需10個樣品。

關鍵測試項目包括：

- 溫度和濕度應力：No.3 高溫存儲測試、No.4 溫度循環測試（溫度沖擊）、No.6 抗潮性、No.7 濕度偏置、No.8 高溫操作測試、No. 15 耐焊熱測試、No.16 溫度沖擊測試；

- 振動與沖擊：No.13 機械沖擊測試、No.14 振動測試；

- 機械損傷：No.9 外觀檢查、No.11 引腳強度測試(Lead)、No. 21 基板耐彎測試、No.22引腳強度測試(SMD)、No.23 橫梁負載測試、No. 25 旋轉壽命；

- 耐腐蝕，耐溶液：No.12 耐溶劑性試驗、No. 29 鹽霧測試；

- 電磁輻射：No.17 ESD、No.30  瞬間傳導測試；

- 耐燃：No.20 可燃性測試、No.24  阻燃測試；

- 可焊性測試：No.18 可焊性測試；

- 電參數測試：No.1 電參數測試，No.19電氣參數特征試驗。

重要附加要求：

1. 每個環境應力測試項目前后都要進行電參數測試。

2. 長時間老化測試包含額外的250、500、1000小時階段測試。

3. 電參數測試通常在室溫下進行，并在應力測試完成后24小時內進行。

4. 電參數測試需在低溫、室溫和高溫中進行。

5. 所有測試僅接受零失敗，確保最高可靠性。

國內AEC-Q200認證現狀

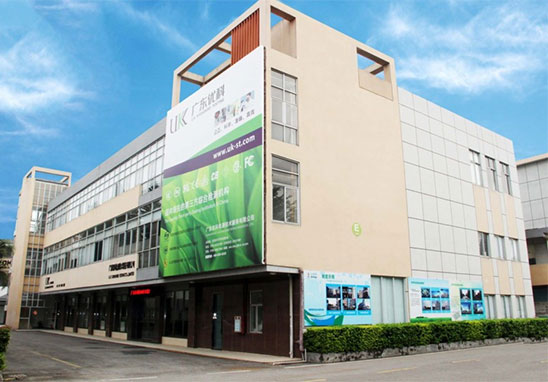

目前，國內少數車用元器件已經通過AEC-Q200認證，部分國產器件正在車內試用或上市。盡管AEC-Q200不是強制性認證，但隨著汽車市場的嚴格要求和國際化進程，獲得AEC-Q200認證將成為進入車用領域的重要門檻。專業第三方AEC-Q200認證測試機構-優科檢測，具備全項檢測資質和發證能力，可為企業提供全面的AEC-Q200認證服務，幫助產品滿足最新標準要求。

結論

AEC-Q200標準對汽車被動元件的質量和可靠性提出了嚴格的要求，確保這些關鍵組件在各種惡劣環境中能夠可靠工作。通過AEC-Q200認證，不僅能提升產品的市場競爭力，更能為汽車電子系統的安全和穩定提供堅實保障。隨著標準的不斷更新和完善，汽車被動元件的質量控制將邁上新的臺階。
