為了確保被動電子元件在汽車應用中的高性能和耐用性，汽車電子委員會(AEC)制定了AEC-Q200標準，標準涵蓋了電容器、電阻、電感、石英晶體等多種被動電子元件，定義了一系列嚴格的測試要求和條件，模擬這些元件在實際應用中可能遇到的各種惡劣環境。
通過嚴格的AEC-Q200認證測試，被動電子元件能夠更好地適應汽車應用中的各種嚴酷環境，提升車輛的安全性、可靠性和用戶體驗。

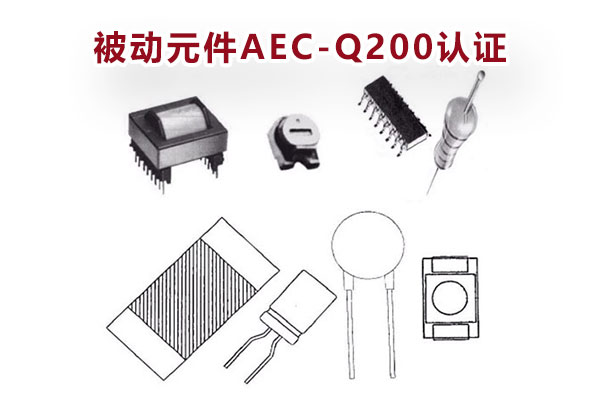

AEC-Q200全稱為“Automotive Electronics Council Quality - Stress Test Qualification for Passive Components”，主要關注于確保被動電子元件在汽車應用中的高性能和耐用性。這包括但不限于電容器（如鉭電容、陶瓷電容、鋁電解電容、薄膜電容）、電阻、電感、石英晶體、陶瓷諧振器、鐵氧體EMI干擾抑制器、聚合自恢復保險絲等。
該標準定義了一系列嚴格的測試要求和條件，用以模擬汽車電子元件在實際應用中可能遇到的各種惡劣環境，包括高低溫循環、溫度沖擊、濕度、機械振動、機械沖擊、耐焊接熱、耐溶劑性等。這些測試旨在驗證被動元件能否在汽車所處的極端溫度范圍（通常為-40°C至+125°C或更寬）以及高強度振動等條件下保持穩定的工作性能和長期可靠性，從而保證汽車電子系統的安全和功能完整性。
AEC-Q200的環境試驗條件主要依據MIL-STD-202與JEDEC22A-104規范來制定。不同元件的試驗溫度和施加電源（電壓、電流、負載）要求有所不同。以下是各類被動元件在AEC-Q200認證中需要進行的主要環境試驗項目及其條件：
1. 高溫儲存（MIL-STD-202-108）
- 薄膜電容、網絡低通濾波器、網絡電阻、熱敏電阻、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：85℃/1000h；
- 電感、變壓器、電阻：125℃/1000h；
- 變阻器：150℃/1000h；
- 鉭電容、陶瓷電容、鋁電解電容：最大額定溫度/1000h。
2. 高溫工作壽命（MIL-STD-202-108）
- 網絡低通濾波器、網絡電阻：85℃/1000h；
- EMI干擾抑制器、EMI干擾過濾器：85℃/1000h/施加額定IL；
- 鉭電容、陶瓷電容：最大額定溫度/1000h/(2/3)負載/額定電壓；
- 鋁電解電容、電感、變壓器：105℃/1000h；
- 薄膜電容：1000h/(85℃/125%額定電壓、105℃&125℃/100%額定電壓)；
- 自恢復保險絲：125℃/1000h；
- 電阻、熱敏電阻、可變電容：125℃/1000h/額定電壓；
- 可變電阻：125℃/1000h/額定功率；
- 變阻器：125℃/1000h/額定電壓85％+ma電流；
- 陶瓷共鳴器：85℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；
- 石英震蕩器：125℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容。
3. 溫度循環（JEDEC22A-104）
- 薄膜電容、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles；
- 鉭電容、陶瓷電容、電阻、熱敏電阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；
- 鋁電解電容：-40℃(30min)←→105℃(30min)/RAMP(15℃/min)/1000cycles；
- 電感、變壓器、變阻器、石英震蕩器、自恢復保險絲：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；
- 網絡低通濾波器、網絡電阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles。
4. 溫度沖擊（MIL-STD-202-107）
- 自恢復保險絲：-40℃(15min)←→125℃(15min)/300cycles。
5. 偏高濕度（MIL-STD-202-103）
- 鉭電容、陶瓷電容：85℃/85%R.H./1000h/電壓1.3～1.5V；
- 電感&變壓器：85℃/85%R.H./1000h/不通電；
- 鋁電解電容：85℃/85%R.H./1000h/額定電壓；
- EMI干擾抑制器、EMI干擾過濾器：85℃/85%R.H./1000h/額定電壓&電流；
- 電阻、熱敏電阻：85℃/85%R.H./1000h/工作電源10%；
- 自恢復保險絲：85℃/85%R.H./1000h/額定電流10%；
- 可變電容、可變電阻：85℃/85%R.H./1000h/額定功率10%；
- 網絡低通濾波器&網絡電阻：85℃/85%R.H./1000h/電壓[網絡電容(額定電壓)、網絡電阻(10%額定功率)]；
- 變阻器：85℃/85%R.H./1000h/額定電壓85％+ma電流；
- 石英震蕩器、陶瓷共鳴器：85℃/85%R.H./1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；
- 薄膜電容：40℃/93%R.H./1000h/額定電壓。
6. 濕度抵抗（MIL-STD-202-106）
- 薄膜電容：(25℃←→65℃/90%R.H.*2cycle)/18h→-10℃/3h，每一cycle共24h，step7a&7b不通電。
優科檢測是專業的第三方AEC-Q200認證機構，實驗室具備AEC-Q200標準CNAS全項檢測資質和CNCA發證能力，可提供電容、電阻、電感、變壓器、晶振、保險絲等被動電子元件AEC-Q200認證服務。優科檢測擁有眾多被動元件測試專家和豐富的實驗設備，致力于幫助您的產品滿足AEC-Q200標準要求。我們提供具有差異性的高附加值服務，并以最短的項目交付時間滿足您與被動組件產品相關的各種測試、檢驗、認證和保障需求。
