為什么企業必須做地面防靜電檢測？核心需求是什么？

靜電是電子制造與精密行業最常見的“隱性殺手”。

研究顯示，僅100V靜電即可損傷敏感元件，而電子制造、半導體、光伏、軍工、醫療設備等行業均要求將環境靜電嚴格控制在安全范圍內。

企業做地面防靜電檢測的真實需求通常包括：

- 滿足客戶驗廠要求（如半導體大廠、Tier1、代工廠審核）

- 滿足體系認證要求（ANSI/ESD S20.20、IEC 61340、IATF 16949、ISO 14644 等）

- 驗證防靜電地坪或地板是否施工到位

- 廠房改造、搬遷后的工程驗收

- 預防靜電導致產品良率下降、設備故障

- 評估地面與接地系統是否有效連通

特別是電子廠現場，人員在走動時產生的靜電若無法通過地面快速泄放，將直接影響生產穩定性，因此地面是整個ESD防護體系中最關鍵的耗散通道之一。

常見防靜電地面類型及其防靜電原理

企業使用的防靜電地面類型較多，不同行業應用不同材料，但其防靜電本質規律一致。

1. 防靜電環氧地坪

這是電子制造和SMT車間最常見的地面類型，特點是耐磨、高強度、阻值穩定，適合長期大面積使用。

2. 防靜電PVC地板

安裝便捷、價格適中、維護簡單，常用于實驗室、電子裝配區、醫療環境。

3. 防靜電陶瓷磚/瓷磚

具有耐腐蝕、壽命長、易清潔的特點，常用于軍工、精密儀器、化工等高可靠性場所。

4. 導靜電架空活動地板

適用于機房、數據中心、服務器機柜區，便于布線維護。

5. 防靜電橡膠卷材、片材

常用于對腳感舒適性要求高的區域，如醫療設備裝配、實驗室通道。

防靜電地面的原理

所有防靜電地面本質上是通過材料內部的導電填料、導電纖維或金屬網絡，將靜電安全泄放至接地系統，實現：

- 電荷快速耗散

- 電位差平穩降低

- 避免瞬間靜電放電（ESD Event）

地面必須與接地系統形成完整路徑，否則即便材料本身阻值合格，也屬于“無效防靜電地面”。

地面防靜電檢測執行標準及技術指標

以下內容均引用自相應國家/行業/國際標準：

1. SJ/T 10694-2022

（工信部發布《電子產品制造業防靜電系統規范》）

主要要求包括：

- 點對點電阻不大于1×10? Ω

- 點對地電阻不大于1×10? Ω

- 人/鞋/地板系統電阻不大于1×10? Ω

- 行走人體電壓絕對值低于100V

檢測要求地面完工一周后進行，并保持干燥潔凈。

2. GB 50944-2013

（《建筑防靜電地面施工及驗收規范》）

要求對地電阻與點對點電阻均處于10?至10? Ω范圍內。

檢測點需按地面實際面積合理抽樣。

3. GJB 3007A-2009

（軍用《靜電防護通用規范》）

需要區分：

- 耗散型地面：1×10?～1×10? Ω

- 導靜電型地面：小于 1×10? Ω

適用于軍工、航天、雷達等高安全行業。

4. ANSI/ESD S20.20-2021

對應測試方法包括：

- ANSI/ESD STM7.1（地面電阻）

- ANSI/ESD STM97.1（系統電阻）

- ANSI/ESD STM97.2（人體電壓）

主要技術要求均為阻值小于 1×10? Ω，人體電壓絕對值小于100V。

5. IEC 61340-5-1:2016

要求如下：

- 點對點電阻不大于1×10? Ω

- 點對地電阻不大于1×10? Ω

- 人體系統電阻不大于1×10? Ω

- 人體行走電壓不超過100V

采樣量也有明確要求：每100平方米至少采集一組，每個區域至少六組。

6. GB 50209-2009

主要針對建材地面不發火性能測試，要求試樣在撞擊時無可見瞬時火花。

地面防靜電檢測的方法

第三方檢測機構的測試流程大致包括以下內容：

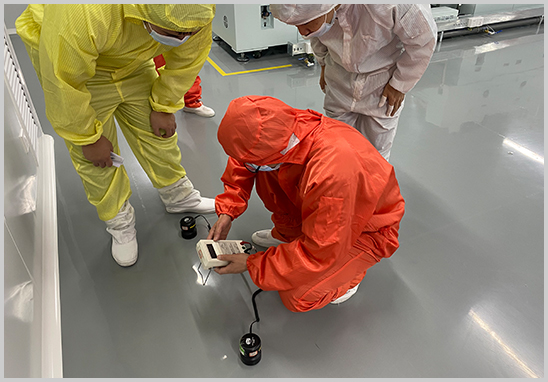

1. 點對點電阻測試

通過同心環電極測量地面不同點之間的電阻，用于評估地面自身的靜電耗散能力。

2. 點對地電阻測試

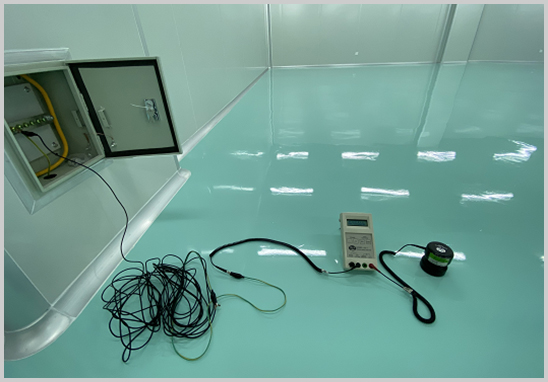

通過重錘電極測試地面到接地點之間的阻值，判斷地面是否與接地系統有效接通。

3. 人/鞋/地板系統電阻

模擬員工工作時的真實狀態（穿指定鞋子），測量人體—鞋子—地面的整體耗散路徑。

4. 行走電壓測試（Walking Test）

根據 ANSI/ESD STM97.2，通過走動測試人體產生的瞬態電壓，常用于驗廠重點項目。

5. 環境參數測量

包括溫度、濕度，根據標準要求同步記錄。

地面防靜電檢測前的注意事項

為了確保檢測結果準確，建議提前做好以下準備：

- 地面完工后靜置至少一周

- 地面表面保持干燥、無油污、無灰塵

- 關閉噴霧加濕設備或空調加濕模式

- 事先標注區域范圍和功能布局圖

- 確保接地工程已施工完畢

- 大規模檢測時盡量減少人員走動

這些準備會直接影響到檢測讀數與測試可靠性。

地面防靜電檢測報告的辦理流程

1. 技術溝通，確認適用標準

2. 提供報價與合同

3. 安排工程師上門檢測

4. 實驗室審核檢測數據

5. 出具CNAS報告

6. 提供整改建議及技術咨詢

7. 若不達標，可提供復驗服務

報告可用于驗廠、投標、認證、工程驗收等多種用途。

優科檢測能提供的地面防靜電服務

作為專業防靜電檢測機構，我們可提供：

- 地面防靜電檢測（環氧 / PVC / 瓷磚 / 架空地板）

- ANSI/ESD S20.20、IEC 61340 體系要求的地面驗收測試

- 人/鞋/地板系統檢測與行走電壓測試

- 防靜電材料檢測、防靜電耗材檢測

- 防靜電工程整改方案設計

- 全套ESD體系建設與認證咨詢

報告具備CNAS權威資質，全國認可。

常見問題解答（FAQ）

1. 防靜電地面多少阻值算合格？

不同標準的范圍不同，例如：

SJ/T 10694 與 ANSI/ESD S20.20 要求阻值小于 1×10? Ω；

GB 50944 的范圍為 10?～10? Ω。

2. 地坪阻值合格但驗廠仍不過是什么原因？

常見原因包括：

接地不連通、系統電阻超標、環境濕度過低、Walking Test不合格、人員鞋子不符合要求。

3. 地面不達標如何整改？

需從材料老化、接地回路、表面清潔度、潮濕度、導電體系是否破壞等方面排查。

廣東優科可提供專業整改方案與復檢服務。
