文章來源 : 廣東優科檢測 發表時間：2019-04-24 瀏覽數量：

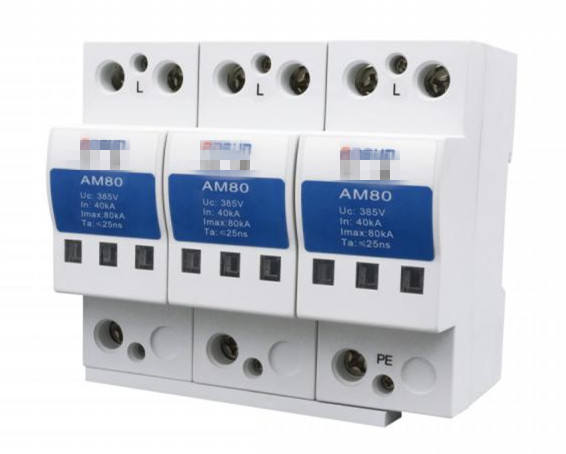

廣東優科檢測是UL授權的第三方檢測機構，自有獨立檢測實驗室，實驗室已獲得UL1499免目擊測試授權，可提供防雷模塊、浪涌保護器、、防雷插座、壓敏電阻等產品的UL認證、檢測和技術咨詢服務。接下來為大家介紹UL1449認證檢測絕緣耐壓測試要求。
35 絕緣耐壓測試
35.1 初級電路
35.1.1 在下列情況下，SPD應能承受1000V，60Hz的正弦電壓，以及2倍的額定電壓值持續1分鐘而不擊穿：
a) 非絕緣帶電金屬部件和外殼之間。不導電的外殼要包裹在可導電的金屬箔內。
b) 極性相反的接線端子。
c) 非絕緣帶電金屬部件和可接觸的死金屬部件之間。
d) 非絕緣帶電金屬部件和接地型插座片之間。
e) 初級電路和獨立的次級電路。
例外：額定值 601 – 1000 V的SPD應在2000V和最大額定電壓值的2.25倍時測量。
35.1.2 跨接在線路上的元件如可變電阻、二級管、電容之類，會對測試造成干擾，應在測試時斷開或者去除。
35.1.3 額定值大于250V，跨接在線路或跨接在線路到地的電容，其接線端子間以及端子與包裹電容的金屬箔之間，應能承受1414V直流電壓以及2.828倍的最大額定電壓值持續1分鐘而不擊穿。額定值為250V及以下的電容，測量的直流電壓為1414V。
例外：符合UL 1414(收音機和電視類設備用跨接在線路上的、天線耦合電容器)要求的電容，不必進行35.1.3節規定的耐壓測試。
35.1.4 35.1.1節和35.1.3節提到的測試電壓，可通過充足的電容獲得——至少500 VA，除非更小的電容源可以使用，如果測量儀表連接在電路輸出端——以保持擊穿情況下的測試電壓。
電壓應逐漸增大，直至達到所需的測試水平并維持在該值1分鐘。 被施加的電壓會以統一的速率增長，與電壓表指示值一致。
35.2 獨立的次級電路
35.2.1 表35.1所示的測試電壓要施加在：
a) 次級電路和接地金屬之間(保持接地的變壓器次級繞組斷開)；
b) 極性相反的次級電路部分。
在測試交流電路時，實質上測試采用的是60-Hz正弦信號源。在測試直流電路時，采用直流信號源，不過如果可能的話，應在電器中使用變壓器，為整流器(或高壓整流器的等同物，如果需要的話)提供交流電，以便在直流電路中進行反極性測試。
例外：來自2級電源的次級電路不必進行此項測試。
| 電路中的最大電壓值 | 測試電壓 |
| 0 – 1000 V | 3V (最小值500) |
| 1000 V以上 | 1.25V + 1750 |
35.2.2 所有的調節旋鈕或運行開關要調整到不同的運行位置，以確保在實驗過程中，這些部件處于連接狀態。分泄電阻器、電解電容、三極管以及其它耗電設備，在電路的公共回路端要處于開路狀態。
以上就是關于UL1449認證檢測絕緣耐壓測試要求的介紹，如果您有產品需要做UL1449認證檢測，歡迎聯系廣東優科檢測工程師。
