灼熱絲試驗是常見的阻燃檢測項目，優(yōu)科檢測認(rèn)證是具備IEC 60695-2系列及GB/T 5169系列標(biāo)準(zhǔn)CNAS檢測資質(zhì)的第三方阻燃檢測機(jī)構(gòu)，可提供電子電工產(chǎn)品及材料灼熱絲試驗服務(wù)。

試驗?zāi)康?/h2>

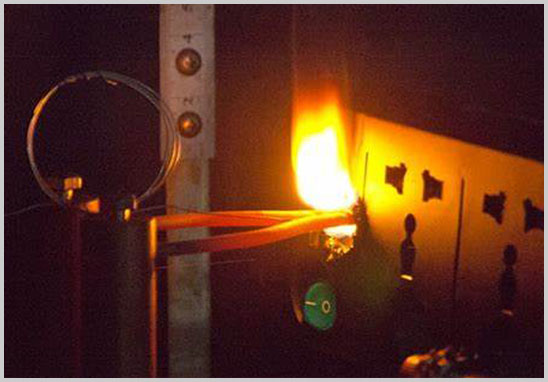

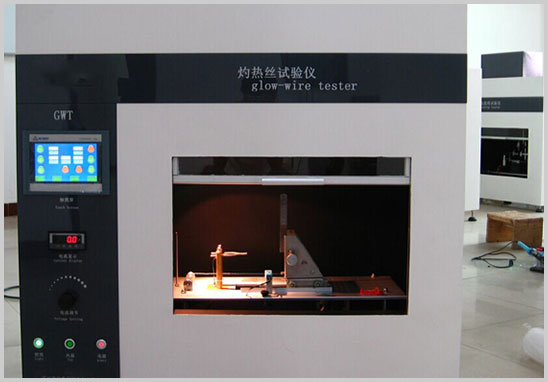

灼熱絲試驗是為了測試電子電器產(chǎn)品在工作的時候的穩(wěn)定性。而灼熱絲本身其實是一個固定規(guī)格的電阻絲環(huán)，試驗時要用電加熱到規(guī)定的溫度，使灼熱絲的頂端接觸樣品達(dá)到標(biāo)準(zhǔn)要求時間，再觀察和測量其狀態(tài)，測試范圍取決于特定的試驗程序。

試驗標(biāo)準(zhǔn)

成品的灼熱絲可燃性試驗方法 (GB/T5169.11-2017 IEC 60695-2-11:2014 )

材料的灼熱絲可燃性試驗方法 (GB/T 5169.12-2013 IEC 60695-2-12:2010 )

材料的灼熱絲起燃性試驗方法 (GB/T5169.13-2013 IEC 60695-2-13:2014)

試驗指標(biāo)定義

1．可燃性指數(shù)GWFI

GWFI——glow-wire flammability index

一個規(guī)定厚度的試驗樣品在連續(xù)三次試驗中的最高試驗溫度，應(yīng)滿足以下條件之一：

a) 在移開灼熱絲后的30秒內(nèi)試驗樣品的火焰或灼熱熄滅，并且放置在試驗樣品下面的包裝絹紙沒有起燃；

b) 試驗樣品沒有起燃。

注：GWFI指標(biāo)主要是評估材料的自熄能力。

2．起燃性溫度GWIT

GWIT——glow-wireignition temperature

比連續(xù)三次試驗均不會引起規(guī)定厚度的試驗樣品起燃的灼熱絲頂部最高溫度高25K（900℃~960℃之間高30K）的溫度。

注：GWIT指標(biāo)主要是評估材料的難燃程度。

樣品要求

1．實驗室對測試樣品的要求為：試樣樣品應(yīng)該有足夠大的固定尺寸的平面部分，進(jìn)行試驗時受試平面保持在垂直位置。

2．試驗樣品可采用幾種方式制成：壓塑，注塑或澆注，或從板材等有足夠大平面的成品部件上切割而成。

3．平面部分的尺寸應(yīng)為：長：≥60mm，寬(夾具內(nèi)側(cè))： ≥60mm

4．根據(jù)本試驗的要求評定可燃性通常需要一組數(shù)量為10個的試驗樣品。

結(jié)果評定

1. 灼熱絲可燃性指數(shù)(GWFI)結(jié)果的評定

如果試驗樣品沒有起燃或滿足下面兩個條件，則認(rèn)為經(jīng)受住了本試驗

a) 如果試驗樣品的火焰或灼熱線在移開灼熱絲之后的30s內(nèi)熄

b) 包裝絹紙沒有起燃

如果不滿足上述兩個或兩個條件之一，則選一個較低的試驗溫度，用一個新試驗樣品重復(fù)試驗。

如果同時滿足上述兩個條件，則在選一個較高的試驗溫度，用一個新試驗樣品重復(fù)試驗。

應(yīng)在試驗樣品滿足了條件a)和b)的最高試驗溫度下再重復(fù)進(jìn)行試驗。

所要確定在GWFI是連續(xù)三次試驗都滿足條件a)和b)的最高試驗溫度。

2. 灼熱絲起燃性溫度(GWIT) 結(jié)果的評定

應(yīng)確定施加灼熱絲期間試驗樣品的起燃溫度，將比連續(xù)三次試驗均未引起試驗樣品起燃的灼熱絲頂部最高溫度高25K(900℃到960℃之間為30K)的試驗溫度記錄為 GWIT 。

灼熱絲試驗報告辦理流程

1. 向優(yōu)科發(fā)起檢測申請，填寫申請表；

2. 根據(jù)申請樣品情況，評估檢測費用和周期；

3. 寄送樣品到優(yōu)科實驗室；

4. 檢測完成出具灼熱絲試驗報告，并將電子檔發(fā)于用戶確認(rèn)；

5. 確認(rèn)無誤，出具紙質(zhì)檔檢測報告給到客戶，流程結(jié)束，報告支持網(wǎng)站查詢，真實有效。

我們的優(yōu)勢

1. 品牌信賴：成立于2007年，中國CNAS、CMA認(rèn)可檢驗的高新企業(yè)，國家級中小企業(yè)公共技術(shù)服務(wù)平臺；

2. 多方認(rèn)證：多個國內(nèi)外機(jī)構(gòu)認(rèn)可，資質(zhì)齊全，檢測報告具有國際公信力；

3. 國際標(biāo)準(zhǔn)：實驗室按照國際標(biāo)準(zhǔn)ISO/IEC17025規(guī)范建立運行，符合10多個國際國內(nèi)標(biāo)準(zhǔn)規(guī)范；

4. 服務(wù)保障：高效一站式檢測認(rèn)證服務(wù)，實驗方案齊全，眾多國內(nèi)外知名企業(yè)信賴。
