文章來源 : 廣東優科檢測 發表時間：2021-08-19 瀏覽數量：
防靜電地板可以將人或設備的靜電和空氣的電荷及時引導到地面。使累積的靜電不會影響產品，起到保護產品的作用。ESD地板防靜電測試是非常必要的。使用表面電阻測試儀測量防靜電地板上兩點之間的電阻和地板上一點與地面點之間的電阻。然后將測得的電阻值與標準值進行比較。判斷地板防靜電性能是否良好，是否符合防靜電要求。

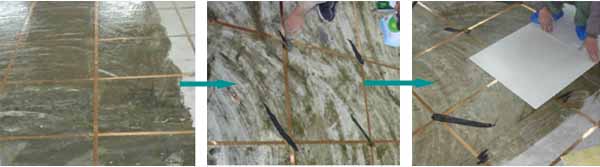

1. 在水泥地上鋪銅條。涂上一層絕緣膠，便于地板與水泥地板的粘合；
2. 將摻有導電材料的粘合劑涂在銅帶連接點上；
3. 將地板鋪在水泥地上，此時銅條與地板完全連接，導電。

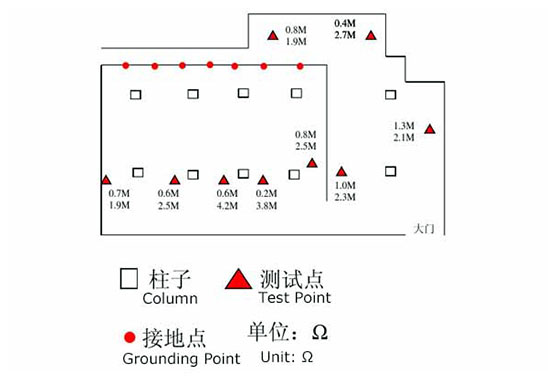

1. 利用廠房內的立柱和墻壁將塑封廠房劃分為六個區域，每個區域選擇1-2個測量點；
2. 測量各點與接地點之間的電阻，如下頁圖所示；
3. 測量每個點和相鄰樓層的電阻，如下頁圖所示；
4. 測量兩個接地點之間的電阻是否為零，判斷接地點之間是否導通；
5. 測量的同時，記錄測量結果——注意單位。
1. 測量地板與接地點之間的電阻

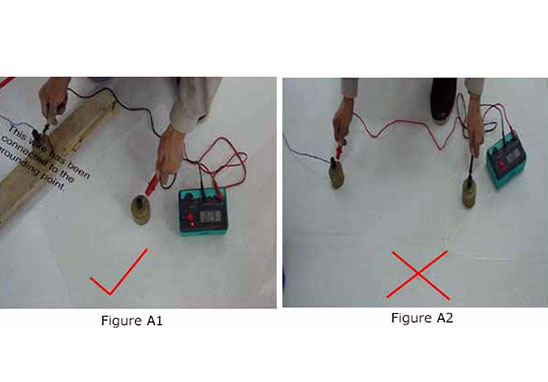

圖A1是測量地板和接地點電阻的正確方法。測量時，與接地點相連的端子必須放在木頭等絕緣體上。而另一個終端與地板完全接觸。此時，表面電阻測試儀上顯示的電阻為地板和接地點的電阻；
在圖A2中，由于連接接地點和地面的端子已經連接，所以測試儀上顯示的電阻不是地面和接地點的電阻。

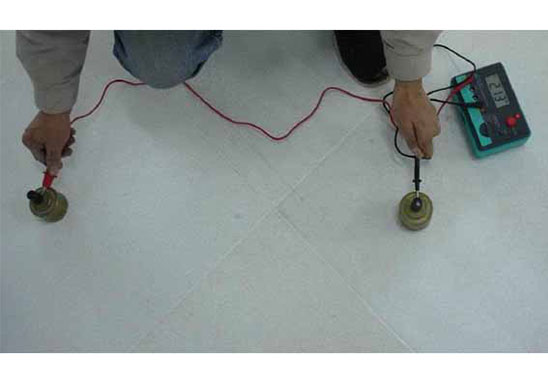

測量時，將兩個端子放在相鄰的兩個樓層，用測試儀測量兩點之間的電阻。
因為地板下面的銅條是相互連接的接地網，如果其中之一不與銅條相連導電，此時測得的電阻會較大。
3. 兩個接地點之間的防靜電測試
測量時，將表面電阻測試儀的兩個探頭分別與兩個接地點充分接觸。并測量兩點之間的電阻。
多個接地點從鋪設在地板下的導電銅條引出。如果銅帶形成閉環網絡，則在任意兩個接地點測得的電阻值應為零。
4. 測量接地點與大地之間的電阻
由于工廠建設，接地點與大地之間的電阻暫時無法測量。
SJ/T 10694標準規定防靜電地板與接地點之間的電阻標準值為10^4 ~10^6 Ω。將測得的電阻值與標準值一一比較。如果防靜電試驗測得的電阻值在標準規定的范圍內，則判定地板防靜電指標合格。
廣東優科檢測是獲得CNAS和CMA資質認可的第三方防靜電檢測機構，實驗室具備防靜電產品和防靜電工程檢測資質和檢測能力，可提供ESD地板防靜電測試服務，并可出具權威認可的CNAS檢測報告。
