文章來源 : 廣東優科檢測 發表時間：2021-09-22 瀏覽數量：

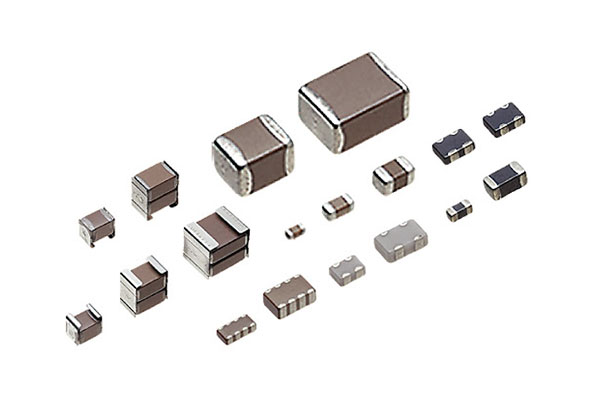

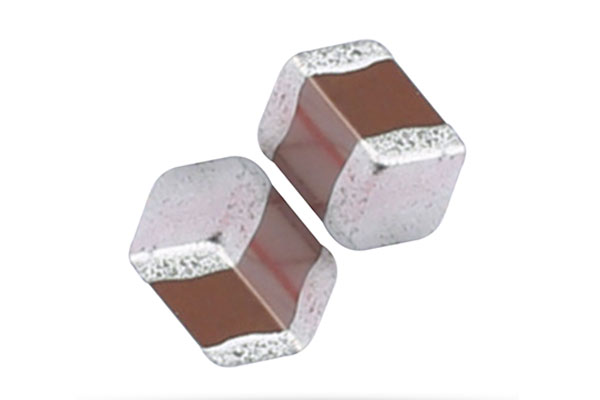

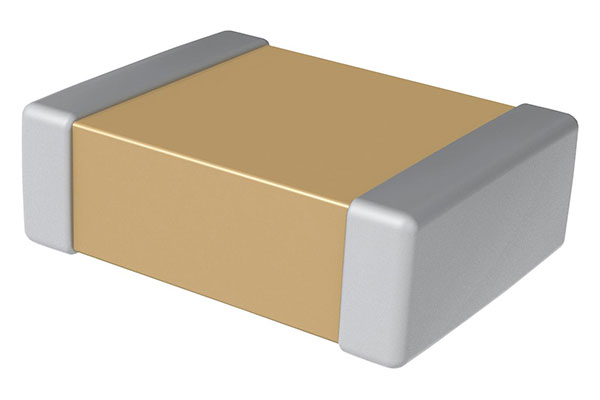

貼片電容AEC-Q200認證需要進行機械沖擊和振動試驗，廣東優科檢測具備AEC-Q200標準CNAS全項檢測資質和檢測能力，接下來為大家介紹貼片電容AEC-Q200機械沖擊和振動試驗條件及判定依據。
試驗依據：MIL-STD-202H Method 213
試驗方法：依據MIL-STD-202H Method 213進行機械沖擊試驗，試驗條件如下：
| 沖擊持續時間 | 峰值加速度 | 方向 | 次數 |
| 0.5 ms | 1500g | ±X，±Y，±Z | 每個方向各3次，共18次 |
判定依據：
機械沖擊試驗前后對樣品進行電參數測試，測試條件及判定依據如下：
| 參數 | 單位 | 試驗條件 | 合格范圍 |
| 容量 | pF | 1 MHz, 1 V | 95pF ~ 105 pF |
| 損耗 | / | 1 MHz, 1 V | DF≤ 0.1% |
| 絕緣電阻 | GΩ | UR = 50 V 充電時間：60±5秒 | IR≥10 GΩ |
檢測依據：MIL-STD Method 204
試驗方法：依據MIL-STD-202H Method 204進行振動試驗，試驗條件如下：
| 頻率范圍 | 振動持續時間 | 峰值加速度 | 方向 | 次數 |
| （10 ~ 2000）Hz | 20min（一個循環） | 5g | X，Y，Z | 每個方向各12個循環，共36個循環 |
判定依據：
振動試驗前后對樣品進行電參數測試，測試條件及判定依據如下：
| 參數 | 單位 | 試驗條件 | 合格范圍 |
| 容量 | pF | 1 MHz, 1 V | 95 pF ~ 105 pF |
| 損耗 | / | 1 MHz, 1 V | DF ≤ 0.1% |
| 絕緣電阻 | GΩ | UR = 50 V 充電時間：60±5秒 | IR ≥ 10 GΩ |
1. 應力測試前后電氣測試 Electrical test before and after stress test 用戶規格；
2. 高溫存儲 High temperature storage MIL-STD-202 Method 108；
3. 溫度循環 Temperature cycle JES D22 Method JA-104；
4. 破壞性物理分析 Destructive physical analysis EIA-469；
5. 偏高濕度 High humidity MIL-STD-202 Method 103；
6. 工作壽命Working life MIL-STD-202 Method 108；
7. 外觀 Appearance MIL-STD-883 Method 2009；
8. 尺寸 Dimensions JESD22 Method JB-100；
9. 端子強度 Terminal strength MIL-STD-202 Method 211；
10. 溶劑抵抗 Solvent resistance MIL-STD-202 Method 215；
11. 機械沖擊 Mechanical shock MIL-STD-202 Method 213；
12. 振動 Vibration MIL-STD-202 Method 204；
13. 耐焊接熱 Resistance to welding heat MIL-STD-202 Method 210；
14. ESD 靜電放電 ESD electrostatic discharge AEC-Q200-002 Or ISO/DIS10605；
15. 可焊性 Solderability J-STD-002；
16. 電氣特性 Electrical characteristics 用戶規格；
17. 板彎曲 Board bending AEC-Q200-005；
18. 端子強度（SMD）Terminal strength (SMD) AEC-Q200-006；
19. 梁載荷（斷裂強度） Beam load (breaking strength) AEC-Q200-003。
1. 產品裝配圖、尺寸圖、產品說明書等；
2. 電氣參數表；
3. 關鍵原材料清單；
4. 同一應用單元中不同型號產品之間的差異說明。
1. 項目確定：確認產品AECQ200認證測試項目、費用和時間、樣品數量等。；
2. 資料準備：根據標準試驗的要求，公司準備所需的資料及樣品；
3. 送樣檢測：公司送樣至UK實驗室進行產品檢測；
4. 發證：產品檢測結果符合標準要求，正式發證。
