文章來源 : 廣東優科檢測 發表時間：2023-04-06 瀏覽數量：
靜電屏蔽是指限制靜電放電產生的電流及電磁場影響的屏蔽，為評估靜電防護產品的防靜電性能，通常需要進行靜電屏蔽檢測。優科檢測是專業第三方防靜電檢測機構，實驗室具備靜電屏蔽檢測資質和檢測能力，可提供靜電屏蔽包裝袋等靜電防護包裝產品靜電屏蔽檢測服務。靜電屏蔽檢測費用價格根據檢測的標準和檢測項目數量而定。
GB/T 39588-2020 靜電屏蔽包裝袋要求及檢測方法
T/ZSECA 005-2020 靜電屏蔽包裝袋要求及檢測方法
等
被測屏蔽袋樣品數量不少于6個

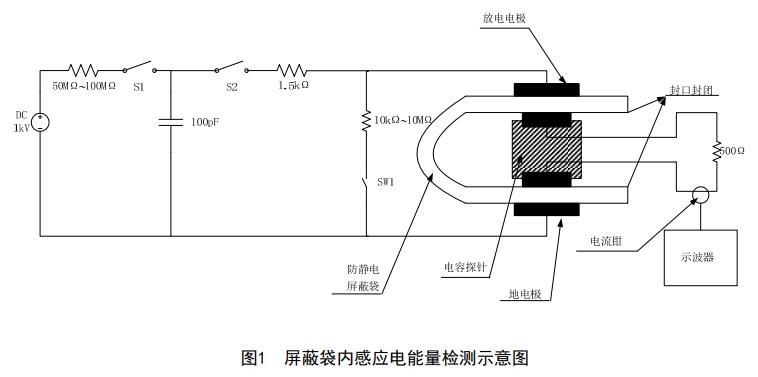

靜電屏蔽性能是通過測試靜電防護產品的內感應電能量來評估的。在圖1所示檢測裝置和檢測過程中，通過500Ω電阻的屏蔽袋內感應電能量不大于50nJ。ESD模擬器首先給100 pF電容施加1 kV電壓，然后通過模擬器放電開關給放電電極放電，檢測屏蔽袋內部電容探針感應的能量，能量通過500Ω高壓電阻上面的回路電流計算，此能量值越小說明屏蔽袋性能越好。
1. 將至少 3 個被測屏蔽袋放置在(12±3)%RH 環境中不少于 48h。
2. 在被測屏蔽袋內部中間位置放置電容探針，確保屏蔽袋外表面和放電電極與地電極、屏蔽袋內表面與電容探針的兩個電極之間有良好的接觸連接。在屏蔽袋外部將高壓電阻串聯在電容探針的引出導線上，形成閉合回路，電流鉗夾在高壓電阻的引線上。
3. 設置示波器為 50ns/div，如果不能夠完整顯示放電波形，則調整示波器的設置。
4. 閉合 SW1 開關 10ms～100ms，放掉放電電極和地電極上面的剩余電荷，打開 SW1 開關。
5. 設置模擬器充放電電壓為 1kV。
6. 模擬器給放電電極放電，用電流鉗和示波器采集流經 500Ω 高壓電阻的電流波形。
7. 下載示波器顯示的波形數據到計算機，根據流過 500Ω 高壓電阻上面的電流波形進行感應
電能量計算。
8. 重復 4～7的檢測步驟，連續測量三次，計算平均值。
9. 將至少 3 個被測屏蔽袋放置在(50±5)%RH 環境中不少于 48h。
10. 重復 2～8的檢測步驟，連續測量三次，計算平均值。
1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；
2. 評估報價：根據檢測要求、樣品規格及參數評估報價；
3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；
4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；
5. 安排檢測：按委托要求對產品進行檢測；
6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
