成品電纜耐電壓試驗為交流電壓試驗，也叫工頻耐壓試驗。交流耐壓試驗就是在電線電纜成品絕緣上施加高于工作電壓（額定電壓）一定倍數電壓值，保持一定的時間而絕緣不擊穿。對于電力傳輸用的絕緣電線和電纜，每一個產品出廠前都必須進行這一項試驗。
耐壓試驗的目的是考核產品在工作電壓下運行的可靠程度和發現絕緣中的嚴重缺陷，但是最主要的是發現生產工藝中的缺陷點，例如：絕緣中外部損傷、導體上有使電場急劇畸變的嚴重缺陷等。
耐壓試驗電壓選定的原則是：既要能夠發現絕緣中的嚴重缺陷，同時又不至于損害完好的絕緣，以致造成絕緣的暗傷。一般電線電纜的耐壓時間為5分鐘。
GB/T5013.1-2008、IEC60245-1:2003+A1:2007 《額定電壓 450/750V 及以下橡皮絕緣電纜 第 1 部分：一般要求》
GB/T5013.2-2008、IEC60245-2:1998 《額定電壓 450/750V 及以下橡皮絕緣電纜 第 2 部分：試驗方法》

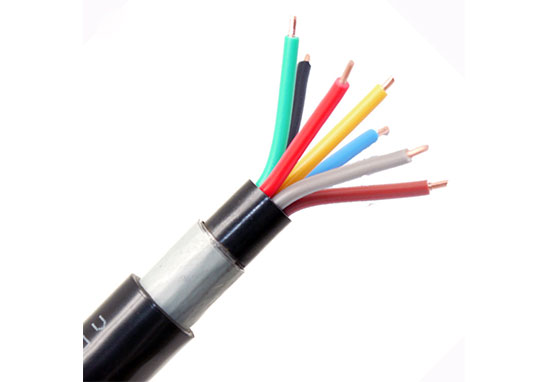

GB/T 5023.1-2008、IEC60227-1:2007 《額定電壓 450/750V 及以下聚氯乙烯絕緣電纜 第 1 部分:一般要求》
GB/T 5023.2-2008、IEC 60227-2:2003 《額定電壓 450/750V 及以下聚氯乙烯絕緣電纜 第 2 部分:試驗方法》
1. 預處理
樣品及水應在實驗室放置 24 小時以上。
2. 試驗溫度
水溫（20±5）℃。
3. 取樣
試樣最小長度10.5米。
兩端各10cm，去除絕緣，露出導體，同一根電纜的兩端固定在一起。
4. 試驗步驟
1）試樣兩個端頭伸出水面的長度不得小于200mm，余下局部浸入水中1小時。
2）電壓應依次施加在每根導體對連接在一起的所有其他導體和金屬層（假設有）或水之間，然后電壓再施加在所有連接在一起的導體和金屬層或水之間。
3）電纜額定電壓300/300V、300/500V，試驗電壓2000V。額定電壓450/750V，試驗電壓2500V。
4）試驗時，電壓應從較低值（不應超過產品標準規定試驗電壓的 40%）的開場，緩慢平穩地升至所規定的試驗電壓值，并維持所規定的耐壓時間后，降低電壓時，直至所規定的試驗電壓值的 40%，然后切斷電源，不允許在高壓下突然切斷電源，以免出現過電壓。
優科檢測是專業第三方電線電纜檢測機構，實驗室具備GB/T5013.1、GB/T5013.2、GB/T 5023.1、GB/T 5023.2等標準CNAS檢測資質和檢測能力，可提供電線電纜成品電纜耐電壓試驗第三方檢測服務，并可出具權威認可的第三方檢測報告。
