文章來源 : 廣東優科檢測 發表時間：2024-08-02 瀏覽數量：
電容器浪涌試驗是評估電容器在直流浪涌電壓沖擊下性能和耐久性的重要方法。優科檢測作為專業的第三方電容器檢測認證機構，配備了先進的電容器浪涌試驗臺，能夠提供全面的電容器浪涌試驗測試服務，確保符合GB/T 2693-2001和IEC 60384-1:2021標準。
- GB/T 2693-2001、IEC 60384-1:2021《電子設備用固定電容器 第1部分：總規范》
電容器浪涌試驗主要采用直流電壓對電容進行充放電試驗和耐久性試驗。具體的試驗方法和要求如下：
1. 充放電循環：電容器應經受1000次規定的直流浪涌電壓循環。雙極性電容器應在每個方向各承受1000次循環。循環期間的環境溫度應為電容器相應的最高溫度。
2. 充電和放電時間：每次循環包括30秒的浪涌電壓加電壓時間，緊接著是5分30秒的放電時間。
3. 電阻器配置：加電壓時通過電源與電容器之間串聯的電阻器，電阻值如下：
- 對于2500μF以下的電容器為1000Ω±100Ω
- 對于2500μF及其以上的電容器為100Ω±10Ω
4. 浪涌電壓循環試驗：每次浪涌電壓循環試驗應這樣進行：電容器加電壓30秒結束時，通過電阻進行放電，試驗在循環的放電階段結束。
5. 穩定和測量：在最后一次加電壓循環之后，電容器應在規定的檢驗條件下進行穩定，并按標準規定測量電容器的直流漏電流、電容量和損耗角正切。
6. 外觀檢查：試驗結束后，應對電容器進行外觀檢查，以確定有無機械損傷和電解液滲漏。
在進行浪涌試驗時，需要確認和記錄以下數據：
1. 充電時間常數：由電源內阻、充電電路的電阻和被試電容器的電容量決定。
2. 放電時間常數：由放電電路的電阻和被試電容器的電容量決定。
3. 浪涌電壓與額定電壓的比值：如果適用。
4. 試驗周期數：即總的充放電循環次數。
5. 浪涌持續時間：每次浪涌電壓施加的持續時間。
6. 放電持續時間：每次放電過程的持續時間。
7. 重復率：即每秒的浪涌試驗次數。
8. 溫度：試驗過程中如果溫度與標準大氣條件要求不同時，需要記錄溫度。

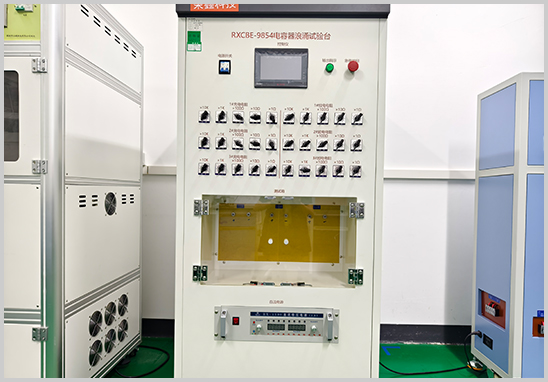

優科檢測實驗室配備了先進的電容器浪涌試驗臺，能夠精確控制和記錄試驗過程中的各項參數，確保試驗結果的準確性和可靠性。作為專業的第三方檢測機構，我們的服務覆蓋了從元器件到終端產品的全方位測試需求，幫助客戶確保產品的質量和安全性。
