針對PCBA（印制電路板組件）生產中的焊接缺陷、線路失效、環境老化等痛點問題，我司實驗室基于熱-力-電多場耦合分析技術，配置顯微紅外熱成像儀（10μm分辨率）、在線式X射線分層儀（3D CT掃描）等高精度設備，提供PCBA級失效分析全鏈條服務。覆蓋從設計驗證、生產異常追溯、售后故障根源診斷的全生命周期需求，年均解決PCBA案例超1200例，關鍵數據符合 IPC-A-610、J-STD-001 等國際標準。
| 客戶痛點 | 失效分析價值 | 典型經濟損失 |
| SMT焊接虛焊、冷焊頻發 | 定位回流焊溫度曲線/鋼網設計缺陷 | 產線良率下降10%~30% |
| BGA焊球坍塌導致功能異常 | 發現IMC層過厚或熱疲勞失效 | 單批次返修成本超50萬元 |
| 潮濕環境PCBA絕緣失效 | 檢測吸濕性材料導致的離子遷移 | 海外客戶索賠達百萬級 |
| 高頻信號衰減、EMI超標 | 診斷阻抗失配或串擾路徑 | 研發周期延長3-6個月 |
1. 焊接工藝失效分析
- 檢測對象：BGA/CSP/QFN焊點、通孔焊接、SMT元件
- 關鍵技術：
? 3D X射線斷層掃描（CT）：檢測焊球空洞率（精度0.5%體積比）、橋連缺陷
? 金相切片+SEM/EDS聯用：分析IMC層厚度、金屬間化合物成分（如Cu6Sn5）
? 熱機械仿真（TMA）：模擬溫度循環下焊點應力分布，預測疲勞壽命
2. 線路與導體失效分析
- 典型故障：開路/短路、阻抗異常、燒毀
- 關鍵技術：
? 飛時阻抗測試（TDR）：定位線路阻抗突變點（分辨率ps級）
? 顯微紅外熱成像：捕捉微短路點焦耳熱分布（熱敏感度0.01℃）
? 聚焦離子束（FIB）：納米級斷面切割分析導體熔斷機制
3. 環境應力失效分析
- 失效模式：腐蝕、遷移、涂層剝落
- 關鍵技術：
? 離子色譜（IC）：檢測助焊劑殘留離子濃度（Cl?、S2?等）
? 鹽霧+溫濕度復合試驗：加速驗證PCBA耐腐蝕性能
? TOF-SIMS檢測：痕量元素面分布分析（ppm級污染物溯源）
1. 案例預評估
- 提交故障描述、失效現象視頻/圖片，48小時內提供《預處理建議方案》
2. 無損檢測階段 （3項基礎分析）

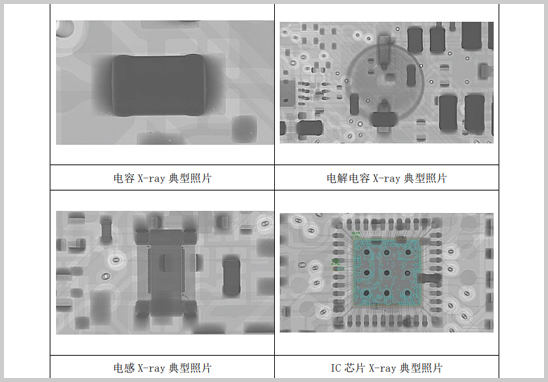

- X射線全板掃描 → 紅外熱成像定位 → 電參數對比測試
3. 破壞性分析階段 （客戶授權后執行）
- 離子研磨→金相切片→SEM/EDS成分分析 → 失效機理報告
4. 數據交付（5種形式）
- 原始檢測圖像（高清未壓縮）
- 三維缺陷模型（STL格式，支持導入仿真軟件）
- 微觀成分分布圖（元素面掃mapping）
- 改進措施優先級評估（工藝/材料/設計3維度）
1. 多維度交叉驗證技術
- 獨創"電-熱-形貌-成分"四維分析法，避免單一手段誤判（案例準確率＞98%）
2. 工業級時效性保障
- 緊急加急通道：24小時出具初步結論，72小時完成全項報告
3. 全鏈條解決方案
- 從根因分析延伸到工藝優化。
