廣東優科檢測是TUV目擊測試授權實驗室，熟悉電源線TUV認證標準及申請流程，有電源線TUV認證需求的朋友可以聯系我們。接下來為大家介紹下TUV認證電源線的基本概念以及電源線TUV認證的試驗項目和試驗要求。
TUV認證電源線的基本概念
1、電源線的連接方式
----X 連接(type Y attachment)：能夠容易更換電源軟線的電源軟線連接方式。
注：該電源線可以是專門制備并僅能從制造廠或其服務機構處得到的，專門制備的軟線也可包含器具的一部分。
----Y 連接(type Y attachment)：打算由制造廠、它的服務機構或類似的具有資格的人員來更換電源軟線的電源軟線連接方式。
----Z 連接(type Z attachment)： 不打碎或不損壞器具就不能更換電源軟線的電源軟線連接方式。
2、絕緣
----基本絕緣：施加于帶電部件對電擊提供基本保護的絕緣。
注：基本絕緣不必包括專門用于功能目的的絕緣。
----附加絕緣：萬一基本絕緣失效，為了對電擊提供防護而對基本絕緣另外施加的獨立絕緣。
----雙重絕緣： 由基本絕緣和附加絕緣構成的絕緣等效的防電擊等級而施加于帶電部件的單一絕緣。注：這并不意味著該絕緣是同質體，它也可以由幾層組成，但它不像附加絕緣和基本絕緣那樣能逐一地試驗。
3、距離
----爬電距離：兩個導體部件之間，或一個導電部件與器具的易觸及表面之間沿絕緣材料表面測量的最短路徑。
----電氣間隙：兩個導體部件之間，或一個導電部件于器具易觸及表面之間的空間最短距離。
4、可見灼熱的電熱組件 (Visible glowing heating element)
對于從器具外部可以部分或全部看見的電熱組件，當器具在正常工作狀態下，以額定輸入功率工作直至穩定狀態建立時，其溫度至少需為 650℃。
5、I類器具
其電擊防護不僅領先基本絕緣，而且包括一個附加安全防護措施的器具。其防護措施是以萬一基本絕緣失效，易觸及的導電部件不會帶電的方法是將易觸及的導電部件連接到設施固定布線中等接地保護導體。
注：此防護措施包括電源線中的保護性導線。
電源線TUV認證試驗項目及試驗要求

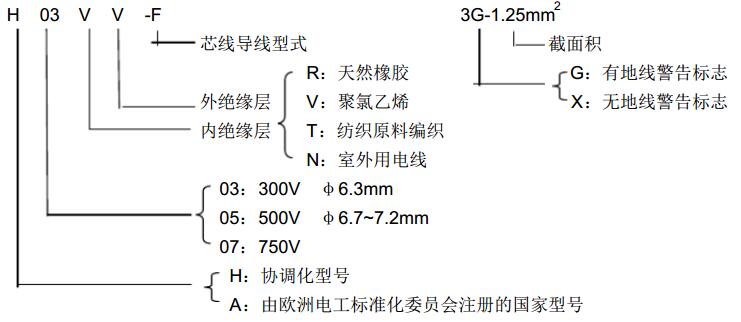

1、電源線的標示含義
2、插圖尺寸
插銷長度： 19.0mm； 插銷直徑：φ 4.8mm
3、老化試驗
70±2℃條件下，老化 240h。
4、阻燃測試：
電源線長約 3cm，一端固定于試件支持臺，另一端 (2cm處)蠟燭火焰處成 60°角燃燒。
5、應用
| 產品 | 熨斗 | 咖啡壺 | 煎烤器 |
| 電線型號 | H03RT-F H05RT-F H03VT-F H05VT-F | H03VV-F H05VV-F | H03RR-F H05RR-F H03RN-F H05RN-F |
6、TKC產品電源線長度的TUV安規要求
| 產品類別 | 熨斗 | 煎烤器 | 咖啡壺 | 電茶壺 |
| 長度 (m) | ≧1.8 | ≧1.0 | ≧1.0 | ≦0.75 若產品有收藏電源線的功能，則將電源線盡可能收 入產品后再測量 |
7、截面積 ----載流對照表
| 截面積 (mm2) | 0.75 | 1.00 | 1.5 | 2.5 |
| 載流 (A) | ≦6 | 6~10 | 10~16 | 16~25 |
8、電源線允許溫升△ T
| 有溫度標示 (T) | 無溫度標示 |
| ≦T-T 室溫 | ≦50℃ |
9、內配線顏色使用原則
----火線 (L) 禁用藍色、黃綠相間色、綠色。
----零線 (N)禁用棕色、黃綠相間色、綠色。
----N、 L 線禁止使用同一種顏色。
----地線顏色只能使用黃綠相間色和綠色。
----SAA 規格產品，若使用中地線彎曲 /擺動(如 201PH、 224 等)的情形，則地線應采用黃綠相
間色之軟線，且綠色的比例須在 35~70%之間。
以上就是關于TUV認證電源線的基本概念以及電源線TUV認證的試驗項目和試驗要求的介紹，如想了解電源線TUV認證費用和認證時間，請聯系廣東優科檢測工程師！
