1. 靜電風險具有“隱蔽性+延遲性”
靜電放電（ESD）對電子器件的損傷具有典型特點：
- 不一定立即失效（潛在失效）
- 難以通過常規功能測試發現
- 后期可能演變為批量質量問題
僅靠“目測合格”或“材料合格證明”無法替代系統檢測。
2. 標準與客戶審核的剛性要求
當前主流ESD控制體系均要求驗證與記錄：
- SJ/T 10694-2022（電子行業防靜電規范）
- ANSI/ESD S20.20-2021（國際主流ESD控制標準）
- IEC 61340-5-1:2016（國際電工標準）
關鍵點：
這些標準不僅要求“有措施”，更要求“可測量、可驗證”。
3. 工程驗收必須有量化依據
防靜電工程屬于功能性工程，其驗收必須基于：
- 電阻測試數據
- 系統性能測試（如人/鞋/地系統）
- 第三方檢測報告（CMA/CNAS）
否則無法完成：
- 竣工驗收
- 客戶交付
- 責任界定
1. 驗證接地系統是否有效（避免“假接地”）
常見問題：
- 接地線連接但未真正接地
- 多點接地形成回路
- 接地電阻不達標
2. 判斷材料是否處于正確電阻區間
防靜電材料必須處于合理范圍：
- 導電型：低電阻（易泄放）
- 耗散型：受控釋放
- 絕緣型：不可用于ESD敏感區域
檢測可以避免“選材錯誤”導致系統失效。
3. 驗證系統聯動效果（重點）
單個產品合格 ≠ 系統合格
必須驗證：
- 人 + 鞋 + 地面系統電阻
- 人體電壓（Walking Test）
4. 識別ESD控制盲區
如：
- 工位設備未接地
- 包裝材料屏蔽性能不足
- 離子設備性能衰減
1. 接地與基礎設施
- 防靜電接地樁
- 輔助接地線
2. 地面系統
- 防靜電地板 / 地坪
- 防靜電陶瓷磚
- 活動地板
3. 人員防護系統
- 防靜電服 / 鞋 / 襪
- 手腕帶 / 腳帶
- 手套 / 指套
4. 工位與設備
- 工作臺 / 臺墊
- 貨架 / 周轉車 / 椅子
- 焊接設備 / 手持工具
5. 包裝與物流系統
- 防靜電袋 / 屏蔽袋
- 周轉箱 / 托盤 / 泡棉
- IC包裝管 / 元件盒
6. 靜電消除設備
- 離子風機 / 離子槍 / 離子棒
1. 接地系統
適用標準：
- SJ/T 10694-2022
- ANSI/ESD S6.1（接地）
- IEC 61340-5-1
主要項目：
- 接地電阻
- 輔助接地電阻
典型要求：
- 主接地：＜10Ω（工程常用控制值）
- 人員/設備接地路徑：需滿足標準規定的系統電阻

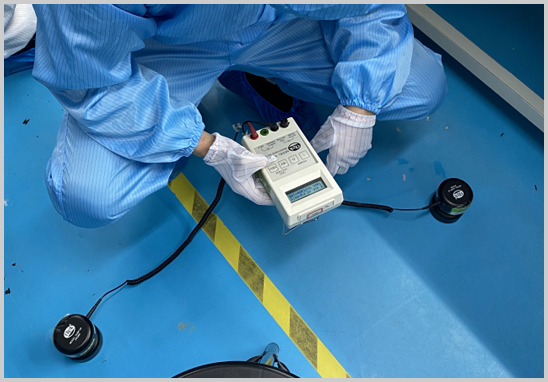

2. 地面系統
關鍵測試項目：
- 點對點電阻（Rp-p）
- 點對地電阻（Rg）
- 人/鞋/地系統電阻（System Resistance）
- 行走人體電壓（Walking Voltage）
重要說明：
不同標準對電阻范圍要求不同，需按項目選用：
- SJ/T 10694 / ANSI/ESD S20.20：
R ≤ 1×10?Ω（控制上限）
- IEC 61340體系：
部分場景更嚴格（如Rp-p ≤ 1×10?Ω）
- GB 50944（工程規范）：
提供區間范圍（10?~10?Ω）
實際判定需按“合同/客戶標準優先”。
3. 人員接地系統（腕帶/鞋）
手腕帶：
- 系統電阻：＜3.5×10?Ω
- 串聯電阻：約1MΩ（安全設計）
防靜電鞋：
- 人/鞋系統電阻：＜1×10?Ω
重點：必須做“穿戴狀態測試”，不能只測單品。

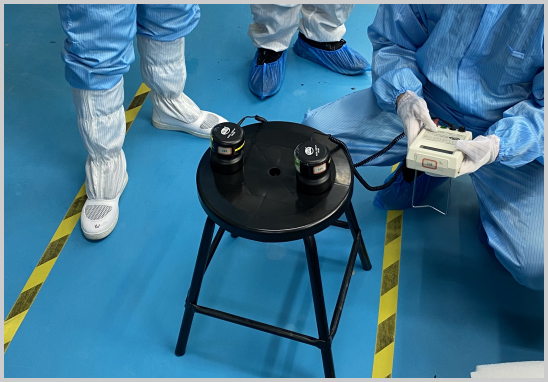

4. 工作臺及設備
測試項目：
- 點對點電阻
- 接地電阻
要求：
- 一般控制在＜1×10?Ω

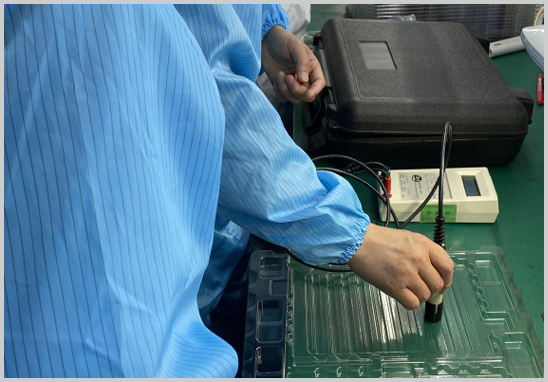

5. 包裝材料（關鍵風險點）
測試項目：
- 表面/體積電阻
- 靜電屏蔽性能
- 電荷量
典型指標：
- 電阻范圍：10?~1011Ω
- 屏蔽能量：＜20nJ
6. 離子化設備
測試項目：
- 靜電消散時間
- 平衡電壓（殘余電壓）
典型要求：
- 消散時間：＜20s
- 殘余電壓：＜±35V
Step 1：需求確認
- 工程類型（新建/驗收/復檢）
- 檢測范圍（全項/重點區域）
Step 2：檢測方案制定
- 確定依據標準（國內/國際）
- 確定測試點位與數量
Step 3：現場檢測
- 使用校準合格儀器
- 按標準方法測試（如STM方法）
Step 4：數據分析
- 按對應標準判定
- 輸出不合格項及風險等級
Step 5：報告出具
- 出具CNAS報告（國際互認）
1. 資質能力
- CNAS&CMA認可實驗室
2. 檢測能力覆蓋
覆蓋完整ESD控制體系：
- 接地系統
- 地面系統
- 人員防護
- 包裝與物流
- 離子設備
3. 標準體系覆蓋
- 國內標準（SJ/T、GB）
- 國際標準（ANSI/ESD、IEC）
4. 工程導向服務
不僅檢測，還提供：
- 不合格原因分析
- 整改建議
- 復檢支持
Q1：防靜電工程必須做第三方檢測嗎？
嚴格來說：
- 標準要求“驗證”，未強制必須第三方
但在實際工程中：
客戶驗收/審廠基本都要求第三方報告
Q2：為什么單個產品合格但工程不合格？
因為ESD控制是系統工程：
- 接地 + 材料 + 人員 + 環境
任何一環異常都會導致整體失效
Q3：檢測不合格常見原因？
- 接地不良（最常見）
- 地面電阻超標或不均勻
- 人員防護失效
- 離子設備老化
Q4：多久需要復檢？
建議：
- 驗收階段：必須檢測
- 運行階段：6~12個月一次
- 關鍵工位：可增加頻次
Q5：報告多久能出？
- 現場檢測：1~3天
- 報告周期：3~5個工作日
防靜電工程的本質不是“鋪材料”，而是建立一個可驗證、可控制的靜電環境系統。
- 不檢測：無法確認系統有效性
- 檢測不規范：無法通過驗收與審廠
選擇具備標準理解能力+現場經驗+資質齊全的第三方檢測機構，是確保項目合規交付的關鍵。
