廣東優科檢測是UL授權的第三方檢測機構，實驗室具備UL1449標準免目擊檢測資質，提供提供SPD防雷器UL認證、檢測和技術咨詢服務。接下來為大家介紹SPD防雷器UL認證電涌測試要求。
37 電涌測試
37.1 總則
37.1.1 進行電涌測試是為了驗證SPD能夠在電涌環境下運行而不產生火災、電擊、損失等危害，不同類型的SPD要進行不同的電涌測試：

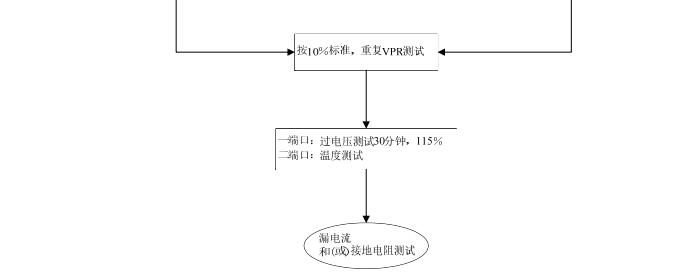

a) 第1類、第2類以及第4類SPD (其安裝的場合也可以使用第1類、第2類SPD), 要測試標稱放電電流(In)，如37.7所述 (見圖 33.1, 流程圖1)。
1) 接受標稱電流測試的樣品首先要承受6kV/3kA 整流波電涌測試，以建立限制電壓的測試基準點。根據限制電壓的測試基準點，可得到電壓保護等級VPR，見 63.2。
2)VPR以首次6kV/3kA整流波電涌測試后記錄的限制電壓值為依據。 限制電壓取每種模式下的平均值，該值即為VPR，且可以在第二次6 kV/3 kA 整流波電涌測試時進行驗證。
b) 第3類和第4類SPD (其安裝的場合也可以使用第3類SPD), 要進行動作負載測試。
1) 接受動作負載測試的樣品首先要承受6 kV/3 kA整流波電涌測試，以確立VPR。
2)在動作負載測試之前和之后，記錄下進行6kV/3kA整流波電涌測試的限制電壓值，則可得到VPR并按照上文所述進行驗證。
例外：安裝在SPD其它應用場合(如家用電器等)的第4類SPD，可根據制造商提供的規格書進行測試。
37.1.2 任何情況下，VPR都不應超過制造商所標明的電壓保護等級，見表63.1。此外，任何一個限制電壓值都不應超過VPR的10%。
37.1.3 所有類型的SPD都要進行第38節工作電壓測試，第34節漏電流測試，而第40節接地電阻測試則要取決于SPD的類型和配置。
37.1.4 第37.2 – 37.5節寫明了對測試儀器的詳細要求和應遵循的測試步驟。
37.1.5 典型SPD的樣品要進行37.6 – 37.9節的測試，并符合表37.1規定的電涌參數。
例外：安裝在SPD其它應用場合(如家用電器等)的第4類SPD，可根據制造商提供的規格書進行測試。
表 37.1 電涌測試參數
| SPD類型 | 電涌測試 (采用取自整流波發生器的校準短路電流)a | 標稱放電電流 (采用通過SPD的校準外加電流)b | ||
| 峰值電壓 (kVp) | 峰值電流 (kAp) | 峰值電壓 (kVp) | 峰值電流 (kAp) | |
| 第1類、第2類以及第4類SPD(其安裝的場合也可以使用第1類、第2類SPD), | 6 | 3 | Min6 | b |
| 第3類和第4類SPD(其安裝的場合也可以使用第3類SPD) | 6 | 3 | 動作負載 a,c 6 | 動作負載 a,c 3 |
| a 1.2/50 μs, 8/20 μs 電壓/電流電涌波形。其規格和公差，請參考附錄B，“電涌波形”。 b 8/20 標稱放電電流等級詳細信息參考37.7。 c 動作負載測試的詳細信息參考37.8。 | ||||
37.1.6 提供給固態電子電路的SPD，其工作依賴于電流測試過程中的安全運行，還應進行以下測試：
a) 電路開路；
b) 電路短路。
例外：對于已經過實驗驗證符合UL991標準(固體器件安全控制裝置的試驗)的固態電子電路，則不必進行a – b的測試。
以上就是關于SPD防雷器UL認證電涌測試要求的介紹，如果您有SPD、壓敏電阻、防雷器等產品需要做UL認證、檢測，請聯系廣東優科檢測工程師！
