文章來源 : 廣東優科檢測 發表時間：2019-06-11 瀏覽數量：
廣東優科檢測是已獲得CNAS和CMA資質認可的第三方檢測機構，自有獨立檢測實驗室，可出具國際認可的檢測報告。接下來為大家介紹連接器可靠性測試-插拔力測試。
連接器插拔力測試
測試目的：使用標準的測試公頭測試個別端子的插入與拔出時所需的力量，以評估端子的品質特性。評估連接器在不同的環境應力下，測試前及測試后的整體插入與拔出力及連接器保護蓋的防護能力。
測試依據：EIA-364-13 or MIL-STD-1344A,2013.1。

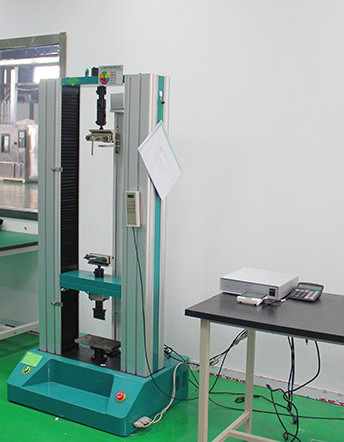

測試設備：拉拔力試驗機
測試方法：
1、測試用的連接器PIN針或BLADE其尺寸及表面粗糙度均符合MIL-3197的規定。
2、測試連接器PIN針或BLADE應定期清洗，以避免其表面覆膜而影響到量測數據的準確性。
3、測試步驟1（使用PIN或BLADE)：
A、先插拔一次以調整端子的狀態。
B、插入最大尺寸的測試PIN或BLADE，同時量測插入力拔出測PIN或BLADE，并換上最小尺寸的測試PIN或BLADE。
C、插入最小尺寸的PIN或BLADE至定位拔出并同時量測其拔出力。
4、測試步驟2（使用認可的端子）：
A、用最大尺寸的GAGE插拔一次以調整端子的狀態。
B、插入被認可的端子并測量插入力，再拔出端子時測量其拔出力。
5、連接器的整體插入與拔出力測試
A、將公母連接器分別固定在拉拔力試驗機的治具上。
B、以5mm/min的速度測試其整體插拔力。
注意事項：
1、測試插拔力，因ALIGNMENT對測試的精度影響很大，故在測試時應特別注意到從機臺的LOAD CELL，測試PIN及測試樣品的中心線的一致性。
2、除非有特別規定，若以BLADE方式測試插拔力時，測以最大尺寸的BLADE量測插入力，以最小尺寸的BLADE量測拔出力。
3、測試時應注意樣品的浮動性，避免因ALIGNMENT不準而造成量測上誤差。
測試要點：
1、測試對象為整個連接器，full ass'y。
2、測試作用軸為連接器正常使用的方向。
3、除非特別指定，測試速度定義為25.4mm/minute。
規范要求：
1、插入力一般設定最大值。（35N Max.）。
2、拔出力一般設定最小值。（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。

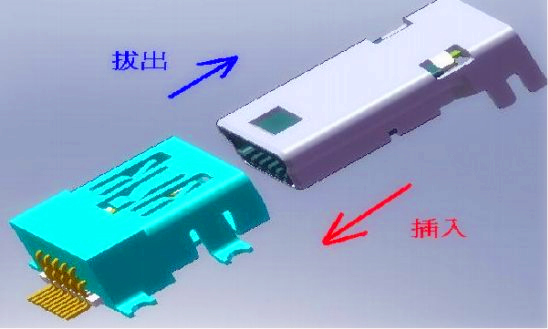

插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。
插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。
測試過程產出的力量曲線圖包含很多信息，可以從力量曲線圖上了解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。
以上就是關于連接器可靠性測試-插拔力測試的介紹，如果您有連接器、接插件產品需要做插拔力測試等可靠性測試，歡迎聯系廣東優科檢測工程師！
