GB2099標準適用于戶內或戶外使用的、家用和類似用途的、僅用于交流電、額定電壓在50V以上但不超過440V、額定電流不超過32A、帶或不帶接地觸頭的插頭和固定式或移動式插座，其檢測項目包含插拔力測試，作為專業第三方檢測機構，下面優科為大家講解GB2099插拔力測試。
依據標準：GB2099

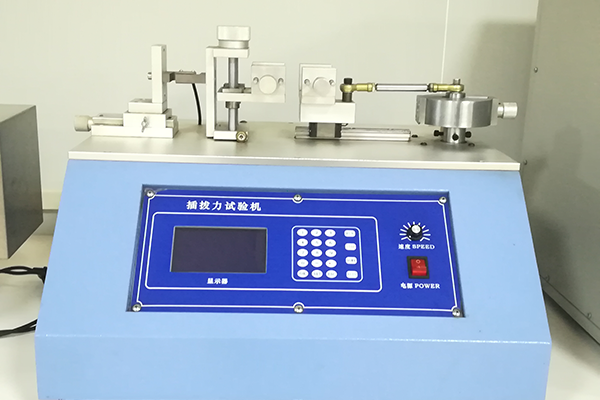

測試目的：檢測插頭從插座拔出所需要的力是否在規定的范圍之內
測試方法：
1. 大拔出力的測定
將帶有z大尺寸插銷的試驗插頭插入插座，并從插座拔出10次。
將插座固定在試驗裝置的安裝板A上（安裝板可自行用木板制作），使插座的插孔朝下。
將試驗插頭插入插座，用夾緊裝置D將承載主砝碼F和附
加砝碼G的砝碼盤E掛在試驗插頭上。附加砝碼所施加的力應等于表1所示的大拔出力的1/10。（根據表2進行選擇）。
將主砝碼掛在插頭上，掛時不得搖晃。必要時，使附加砝碼從50mm的高度跌落到主砝碼上。
例如10A兩極帶接地的插座大拔出力為50N，那么試驗插頭、夾緊裝置、主砝碼、砝碼盤的合力為45N，附加砝碼為5N，當等于z大拔出力的力施加在插頭時，插頭應脫出插座。如果插頭不脫出，可將附加砝碼從50mm的高度跌落到主砝碼上，插頭應從插座脫出。
2. 小拔出力的測定
a)選擇試驗插銷量規：如果插座能讓不同尺寸 的插銷的插頭插入，應選用相應的小尺寸。
b)用冷的化學脫脂劑，例如：三氯乙烯或石油醚等將插銷的油脂擦掉。
注：使用上述試驗液體時，要采取足夠的預防措施，防止吸入毒氣。
c)將插座固定在裝置上。
d)將試驗插銷量規輕輕插入插座插套中，插座要保持水平狀態，量規則垂直朝下。在30s之內，量規不得從插套里脫落。每個插套應經受此項試驗
測試結果判定
1．施加大拔出力時，插頭從插座脫出，判為合格。
施加大拔出力時，插頭不脫出，可將附加砝碼從50mm高度跌落到主砝碼上，插頭脫出仍判為合格，反之判為不合格。
2．施加小拔出力，在30s內，插銷量規仍留在插座的插套里，判為合格，反之判為不合格。

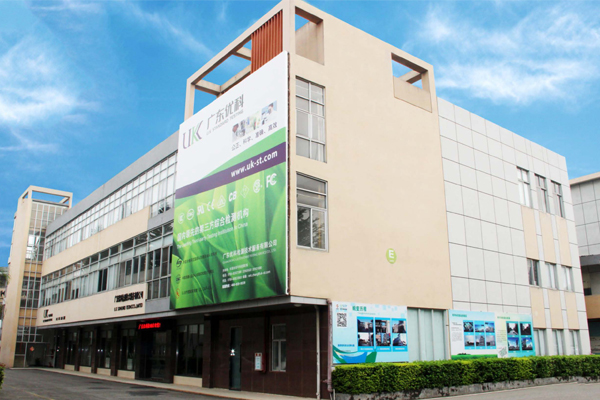

優科檢測認證是獲得CNAS和CMA資質認可的EMC第三方檢測機構，實驗室設備齊全，具備GB2099插頭插座檢測全項測試能力，可提供GB2099插拔力測試。
