文章來源 : 廣東優(yōu)科檢測 發(fā)表時(shí)間：2023-02-10 瀏覽數(shù)量：
優(yōu)科檢測認(rèn)證是專業(yè)第三方UL94V0阻燃測試機(jī)構(gòu)，實(shí)驗(yàn)室具備UL94標(biāo)準(zhǔn)CNAS檢測資質(zhì)和檢測能力，可提供塑料材料UL94HB、UL94V2、UL94V1、UL94V0阻燃等級測試服務(wù)。
可燃性UL94等級是應(yīng)用最廣泛的塑料材料可燃性能標(biāo)準(zhǔn)。它用來評價(jià)材料在被點(diǎn)燃后熄滅的能力。
根據(jù)燃燒速度、燃燒時(shí)間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據(jù)顏色或厚度都可以得到許多值。當(dāng)選定某個(gè)產(chǎn)品的材料時(shí)，其UL等級應(yīng)滿足塑料零件壁部分的厚度要求。UL等級應(yīng)與厚度值一起報(bào)告，只報(bào)告UL等級而沒有厚度是不夠的。
UL94阻燃等級由HB，V-2，V-1向V-0逐級遞增：
HB：UL94標(biāo)準(zhǔn)中最低的阻燃等級。要求對于3到13毫米厚的樣品，燃燒速度小于40毫米每分鐘；小于3毫米厚的樣品，燃燒速度小于70毫米每分鐘；或者在100毫米的標(biāo)志前熄滅。
V-2：對樣品進(jìn)行兩次10秒的燃燒測試后，火焰在30秒內(nèi)熄滅。可以引燃30cm下方的藥棉。
V-1：對樣品進(jìn)行兩次10秒的燃燒測試后，火焰在30秒內(nèi)熄滅。不能引燃30cm下方的藥棉。
V-0：對樣品進(jìn)行兩次10秒的燃燒測試后，火焰在10秒內(nèi)熄滅。
1、制樣：
取 125±5mm×13.00±0.5mm×Thickness 規(guī)格試樣兩組，每組 5 個(gè)(樣品尺寸的最大厚度和最小厚度都要提供，若測試的結(jié)果不一致，則中間厚度也要提供，最大厚度不得超過13mm)。
2、預(yù)處理：
1）在 23±2℃，50±10% RH 的環(huán)境條件下放置至少 48h；
2）70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷卻至室溫。
3、操作步驟：

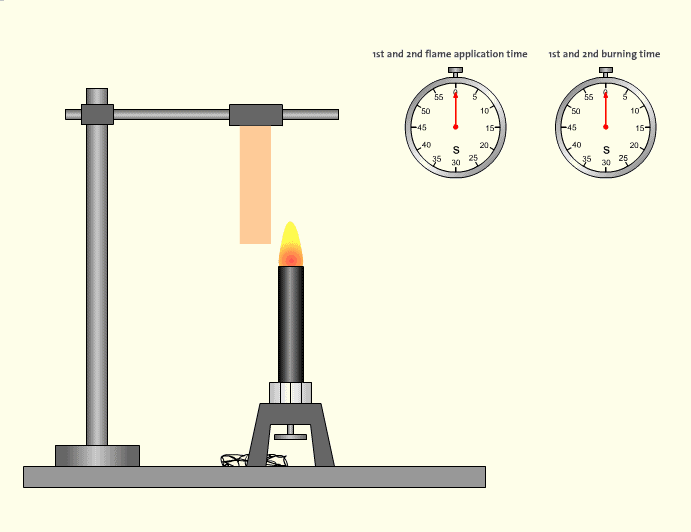

1）如下圖所示，在試樣上端 6mm 部位夾緊試樣，使試樣垂直放置；
2）通過調(diào)節(jié)本生燈，使火焰高度20±1mm，本生燈置于樣品下方正中心位置，燈口距樣品底端10±1mm，正下方鋪有不重于0.08g的吸水的100%的脫脂棉(50×50mm，不超過6mm厚)；
3）點(diǎn)火，時(shí)間為10±0.5s，點(diǎn)火10±0.5s 后以300mm/s 的速度移開本生燈至少150mm，同時(shí)開始，記錄余焰時(shí)間t 1 (如果在此期間試樣滴下熔融或燃燒的物質(zhì)，傾斜噴燈最大至45°，避免熔融的物質(zhì)滴入噴火管中)，余焰停止時(shí)應(yīng)立即點(diǎn)燃10±0.5s，點(diǎn)火10±0.5s后以300mm/s的速度移開，本生燈至少移開150mm，同時(shí)記錄余焰時(shí)間t 2 和余灼時(shí)間t 3 。
4、阻燃等級ul94-v0評判標(biāo)準(zhǔn)：
1）每個(gè)獨(dú)立的樣品燃燒持續(xù)的時(shí)間t1或t2≤10s；
2）對任意處理組的五個(gè)樣品的總的燃燒持續(xù)時(shí)間t1＋t2≤50s；
3）在第二次火焰施加后，每個(gè)獨(dú)立的樣品燃燒持續(xù)時(shí)間和灼熱燃燒時(shí)間t2＋t3≤30s；
4）不允許任一樣品持續(xù)燃燒和灼熱燃燒到夾具處；
5）不允許燃燒顆粒或滴落物引燃脫脂棉。
1. 前期咨詢：提供需委托檢測項(xiàng)目、測試條件或測試標(biāo)準(zhǔn)；
2. 評估報(bào)價(jià)：根據(jù)檢測要求、樣品規(guī)格及參數(shù)評估報(bào)價(jià)；
3. 填寫委托書：向優(yōu)科發(fā)起檢測申請，填寫委托書（會有專人指導(dǎo)填寫）；
4. 付款及提供樣品資料：按照協(xié)定報(bào)價(jià)支付費(fèi)用，按要求提供足夠數(shù)量的樣品及產(chǎn)品資料；
5. 安排檢測：按委托要求對產(chǎn)品進(jìn)行檢測；
6. 出具報(bào)告：依據(jù)檢測數(shù)據(jù)出具報(bào)告，將報(bào)告、發(fā)票及樣品回寄客戶。
獲取報(bào)價(jià)
如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個(gè)渠道給予我們反饋。您的留言我們會盡快回復(fù)！
0769-82327388
微信訂閱號
微信咨詢
